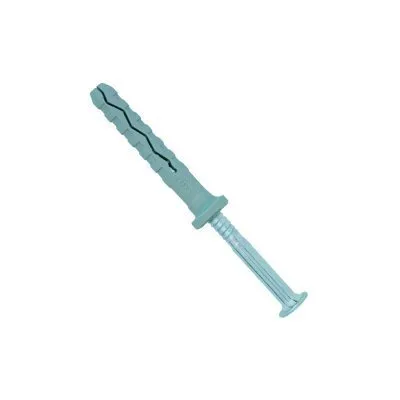

Cheville à frapper douille fraisée ou ronde - Réf. HIPC05040_200

Référence
HIPC05040_200
Fabrication
Française
Epaisseur maximale des pièces à fixer (tfix)
15mm
Diamètre perçage x profondeur minimale perçage (d0 x h1)
5x35mm
Marque
SIMPSON Strong-Tie
Diamètre de la cheville x LD [mm]
5x40
Diamètre du clou x LN [mm]
3,4x45

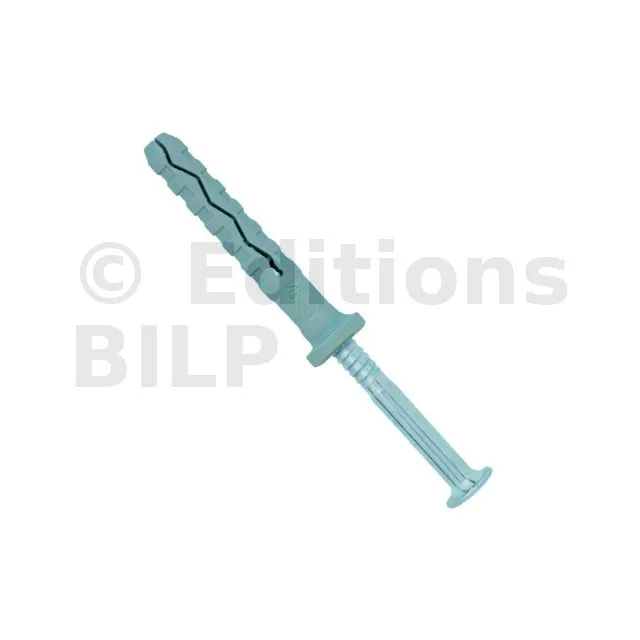

Cheville à frapper douille ronde

Les chevilles à frapper sont des systèmes de fixations à frapper multi-matériaux pour charges légères.

Caractéristiques

Déclarations de performance :FR-DoP-e12/0359 ;

Agréments techniques :ETA-12/0359 ;

Matière

Pointe en acier électrozingué et cheville 100% nylon.

Avantages

Montage et démontage très simple grâce au clou fileté.
Expansion par vissage ou frappe.
Plaquage parfait contre le matériau.

Applications

Support

Béton non fissuré.
Maçonnerie creuse et pleine

Domaines d’utilisation

Fixation de chevrons ou tasseaux.

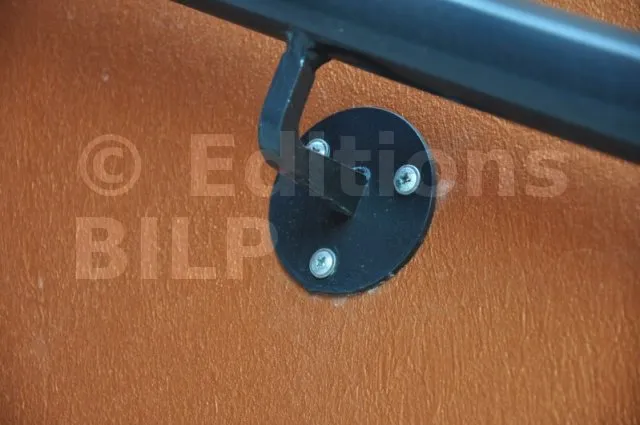

Fixation d’équerres simples et de menuiseries.

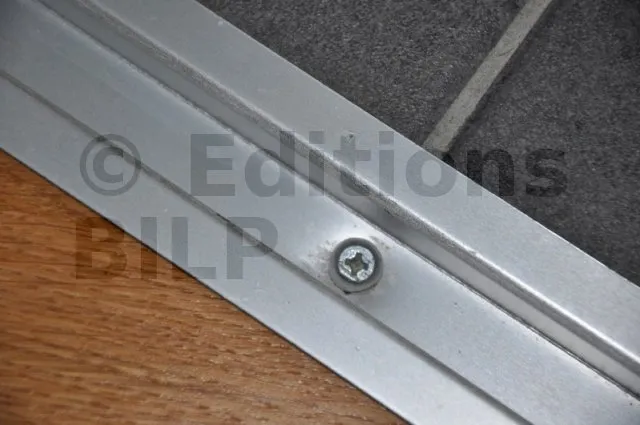

Fixation de rails et colliers pour câbles et tuyaux.

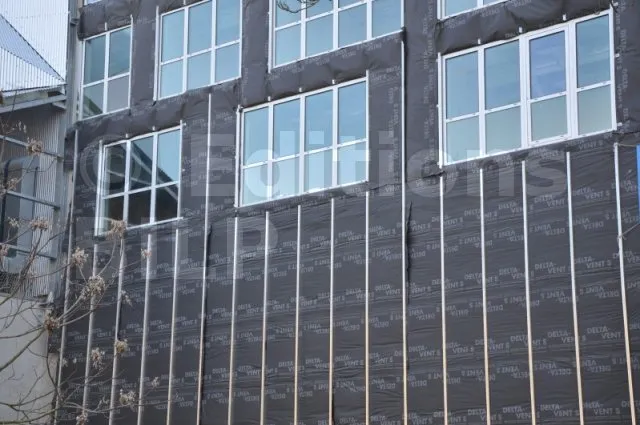

Fixation de revêtements minces en façades extérieur et intérieur.

Données techniques

Dimensions

Références	Code article	Diamètre de la cheville x LD [mm]	Diamètre du clou x LN [mm]	Ep. max pce à fixer [tfix] [mm]	Longueur [L] [mm]	Ø du perçagex prof. mini du perçage [d0 x h1] [mm]	Cdt. boite[Cdt] [pcs]
HIPC 5-30/5	HIPC05030	5 x 30	3,4 x 35	5	30	5 x 35	300
HIPC 5-40/15	HIPC05040	5 x 40	3,4 x 45	15	40	5 x 35	200
HIPC 5-50/25	HIPC05050	5 x 50	3,4 x 55	25	50	5 x 35	200
HIPC 6-40/10	HIPC06040	6 x 40	3,8 x 45	10	40	6 x 40	200
HIPC 6-50/20	HIPC06050	6 x 50	3,8 x 55	20	50	6 x 40	100
HIPC 6-60/30	HIPC06060	6 x 60	3,8 x 65	30	60	6 x 40	100
HIPC 8-60/20	HIPC08060	8 x 60	4,8 x 65	20	60	8 x 50	150
HIPC 8-80/40	HIPC08080	8 x 80	4,8 x 85	40	80	8 x 50	150
HIPC 8-100/60	HIPC08100	8 x 100	4,8 x 105	60	100	8 x 50	100
HIPC 8-120/80	HIPC08120	8 x 120	4,8 x 125	80	120	8 x 50	100
HIPC 8-140/100	HIPC08140	8 x 140	4,8 x 145	100	140	8 x 50	100

Charges de service

Références	Traction [Rds,N] [kN]				Cisaillement [Rds,V] [kN]				Moment de flexion [Mzul] [Nm]
	Béton non fissuré C20/25	Brique creuse	Brique pleine	Parpaing plein	Béton non fissuré C20/25	Brique creuse	Brique pleine	Parpaing plein
HIPC 5-30/5	0.15	0.1	0.13	0.1	0.4	0.5	0.4	0.5	0.8
HIPC 5-40/15	0.15	0.1	0.13	0.1	0.4	0.5	0.4	0.5	0.8
HIPC 5-50/25	0.15	0.1	0.13	0.1	0.4	0.5	0.4	0.5	0.8
HIPC 6-40/10	0.43	0.2	0.24	0.2	0.42	0.6	0.42	0.6	1
HIPC 6-50/20	0.43	0.2	0.24	0.2	0.42	0.6	0.42	0.6	1
HIPC 6-60/30	0.43	0.2	0.24	0.2	0.42	0.6	0.42	0.6	1
HIPC 8-60/20	0.43	0.35	0.3	0.4	0.8	0.8	0.8	0.8	2.1
HIPC 8-80/40	0.43	0.35	0.3	0.4	0.8	0.8	0.8	0.8	2.1
HIPC 8-100/60	0.43	0.35	0.3	0.4	0.8	0.8	0.8	0.8	2.1
HIPC 8-120/80	0.43	0.35	0.3	0.4	0.8	0.8	0.8	0.8	2.1
HIPC 8-140/100	0.43	0.35	0.3	0.4	0.8	0.8	0.8	0.8	2.1

1. Charges de service : elles sont calculées à partir des valeurs caractéristiques données dans les ETA sur lesquelles des coefficients partiels de sécurité issus de l’ETAG001 ainsi qu’un coefficient partiel d’actions ɣf =1,4 sont appliqués.
2. Charges de service en traction : elles sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de S≤15 cm ou de S≤10 cm si leurs diamètre est inférieur ou égal à 10 mm.
3. Charges de service en cisaillement : les charges de services au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les charges de cisaillement appliquées près du bord (C≤10hef ou 60d). La rupture en bord de dalle doit être vérifiée conformément à l’ETAG 001, annexe C, méthode A.
4. Béton non fissuré : le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
5. Parpaing creux : dans le cas d’une utilisation sur parpaing creux, il est impératif que la cheville traverse la 2ème alvéole. Pour connaître les charges de service sur ce support, contactez notre service technique.

Fiche technique HIPC

La cheville à frapper se pose au travers de la pièce à fixer et s’expanse sur la longueur du trou par friction lors de son installation au marteau.
La collerette aide au maintien de la pièce. Pour la pose en maçonnerie creuse, l’expansion de la cheville doit se faire dans au moins une des parois du support.

Constitution du mur M1

Murs M3 & M4

Monter la cheville au travers de la pièce à fixer

Poser les chevrons

Pour l’entre-axe, aidez-vous d’un gabarit couper à la bonne dimension. il sera alors facile de fixer les chevrons.

Poser les closoirs

Fixer les closoirs de dessus comme les chevrons de couverture.

Données d’installation

Références	Ø perçage [d0] [mm]	Prof. perçage [h1] [mm]	Ø clou [d] [mm]	Ø collerette [dr] [mm]	Prof. d’ancrage [hef] [mm]	Dist. entraxes mini [Smin] [mm]	Distance au bord mini [Cmin] [mm]	Ep. mini du support [hmin] [mm]
HIPC 5-30/5	5	35	3.4	11	25	40	50	50
HIPC 5-40/15	5	35	3.4	11	25	40	50	50
HIPC 5-50/25	5	35	3.4	11	25	40	50	50
HIPC 6-40/10	6	40	3.8	13	30	100	100	100
HIPC 6-50/20	6	40	3.8	13	30	100	100	100
HIPC 6-60/30	6	40	3.8	13	30	100	100	100
HIPC 8-60/20	8	50	4.8	15	40	100	100	100
HIPC 8-80/40	8	50	4.8	15	40	100	100	100
HIPC 8-100/60	8	50	4.8	15	40	100	100	100
HIPC 8-120/80	8	50	4.8	15	40	100	100	100
HIPC 8-140/100	8	50	4.8	15	40	100	100	100
