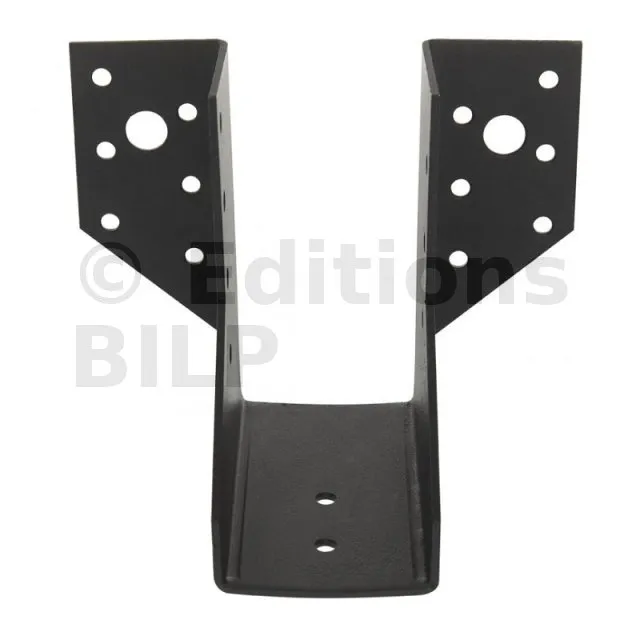

Sabot - Finition NOIRE
Le sabot à ailes extérieures SAEPB reprend, en version peinte noire, le modèle SAE qui a su s‘imposer dans la construction depuis quelques années. Son utilisation couvre un grand panel de mises en œuvre. Les assemblages sont discrets, esthétiques, sans usinage à façon et contribuent à fiabiliser l‘ouvrage.
Caractéristiques
Agréments techniques :ETA-06/0270
Déclarations de performance :FR-DoP-e06/0270
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Finition peinture en poudre Polyester Architecture RAL9005,
- Épaisseur : 2 mm.
Données techniques
Dimensions
- (1) Poteau
- (2) Lisse basse
- (3) Plateforme en bois
Cela arrive quand on pose les panneaux après les murs. Il faut laisser un espace de dilatation entre le panneau et la lisse basse du mur.
| Références | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur | Hauteur | A | B | C | D | F | t | ø5 | ø13 | ø5 | |||
| Min. | Max. | Min. | Max. | ||||||||||
| SAE200/46/2PB | 44 | 46 | 92 | 116 | 4 | 77 | 84 | 41.5 | 86 | 2 | 8 | 2 | 5 |
| SAE250/46/2PB | 44 | 46 | 112 | 153 | 46 | 102 | 84 | 41.5 | 86 | 2 | 12 | 2 | 7 |
Valeurs caractéristiques - Solive sur poutre - Clouage total
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Porteur | Porté | R1.k | R2.k | R3.k | R4.k | |
| Qté | Qté | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | |
| SAE200/46/2PB | 8 | 5 | 6.5 | 4 | 1 | 2.9 |
| SAE250/46/2PB | 12 | 7 | 10.4 | 7.2 | 1.7 | 4.4 |
Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Porteur | Porté | R1.k | R2.k | R3.k | R4.k | |
| Qté | Qté | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | |
| SAE200/46/2PB | 4 | 4 | 3.9 | 2.1 | 0.5 | 1.5 |
| SAE250/46/2PB | 6 | 4 | 6.3 | 2.9 | 0.9 | 2.2 |
- Les valeurs données dans le tableau ci-dessus sont valables pour une application solive sur poutre et solive sur poteau sous réserve de respecter les plans de clouages partiels spécifiques à chaque configuration données dans notre ETE-06/0270 page 17.
Valeurs caractéristiques - Solive bois sur support rigide
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||||
|---|---|---|---|---|---|---|---|---|
| Porteur | Porté | R1.k | R2.k | R3.k | R4.k | |||
| Qté | Type | Qté | Type | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | |
| SAE200/46/2PB | 2 | Ø10* | 5 | CSA** | 12.8 | 9.2 | 2.8 | 5 |
| SAE250/46/2PB | 2 | Ø10* | 7 | CSA** | 16.5 | 12.8 | 3.8 | 5 |
* Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrages typiques sont WA, BOAXII, AT-HP, SET-XP, et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords...), le concepteur doit vérifier les ancrages séparément (notre logiciel gratuit Anchor Designer est disponible sur notre site internet).
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur porté :
- Vis CSA5.0x35PB.
Sur porteur :
Support bois :
- Vis CSA5.0x35PB.
Support acier :
Support béton :
- Cheville mécanique : goujon WA M10-78/5,
- Ancrage chimique : résine AT-HP avec tige filetée LMAS M10-120/25.
Support maçonnerie creuse (reprise de charges des ancrages à vérifier) :
- Résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25.
+ tamis SH M16-130.
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur.
2. Présenter le sabot et préfixer les ailes de chaque côté.
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée.
4. Finaliser la fixation sur chaque aile.
5. Présenter la poutre portée dans le sabot et la fixer en vissage partiel ou total.
Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre.
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages.
3. Percer le support avec un forêt adapté.
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages.
5. Présenter la poutre portée dans le sabot avant de la fixer.
Protéger le parement du bois avec une cale en bois
Avantages :
- Finition noire pour une grande discrétion dans la structure : La finition noire des sabots permet de les intégrer de manière subtile dans la structure, offrant une apparence soignée et moderne.
- Compatible avec les vis CSA5.0x35PB noires : Ces sabots sont parfaitement compatibles avec les vis noires CSA5.0x35PB, assurant une cohérence esthétique et une solidité optimale de l’assemblage.
- Installation rapide et simple : La conception de ces sabots permet une installation facile et rapide, ce qui réduit le temps de travail et les coûts de main-d’œuvre.
Application :
- Porteur : Ces sabots peuvent être fixés sur divers matériaux porteurs tels que le béton, l’acier, le bois massif, le bois lamellé-collé et le bois composite.
- Porté : Ils sont également adaptés pour supporter des éléments en bois massif, en bois lamellé-collé et en bois composite.
Domaines d’utilisation :
- Poutres : Utilisation courante pour les pannes, solives et chevrons, assurant une fixation solide et durable.
- Pergolas : Idéal pour les structures extérieures telles que les pergolas, où l’esthétique et la résistance aux intempéries sont cruciales.
- Carports : Parfaits pour les carports, offrant une robustesse nécessaire pour supporter les structures de couverture.
- Renforcement d’assemblages existants : Utilisés pour renforcer des assemblages déjà en place, améliorant ainsi la durabilité et la stabilité des constructions.
