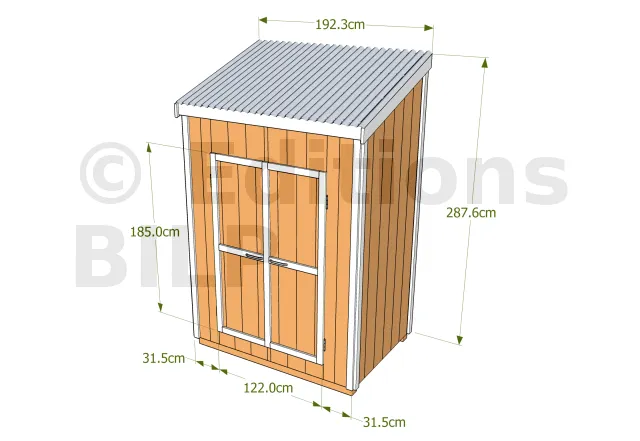

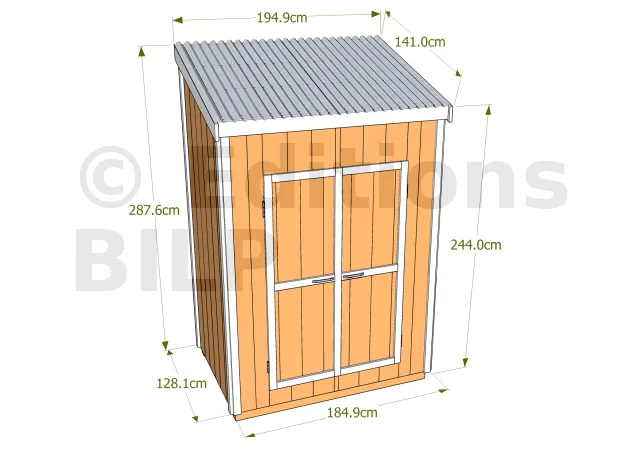

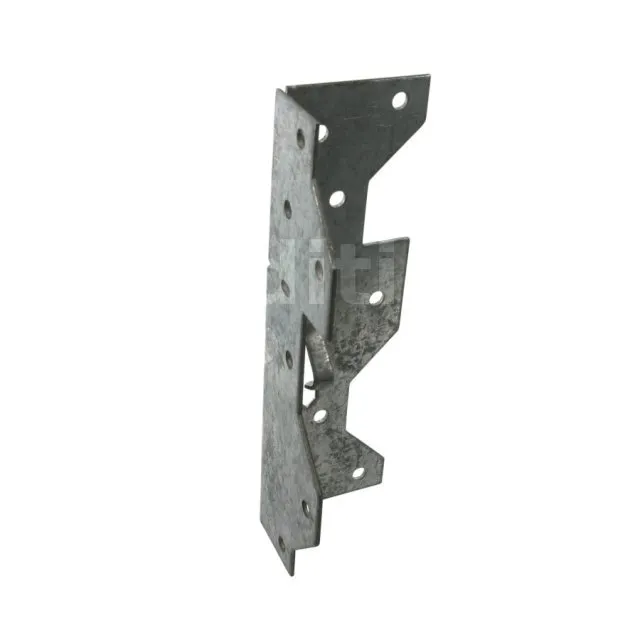

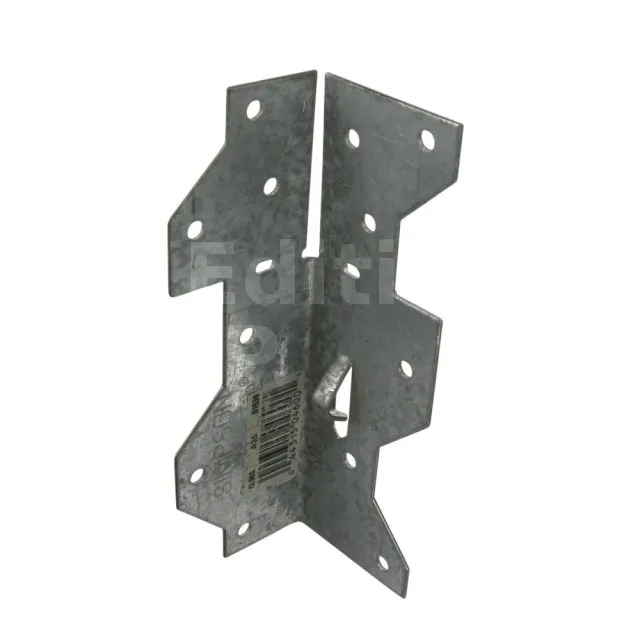

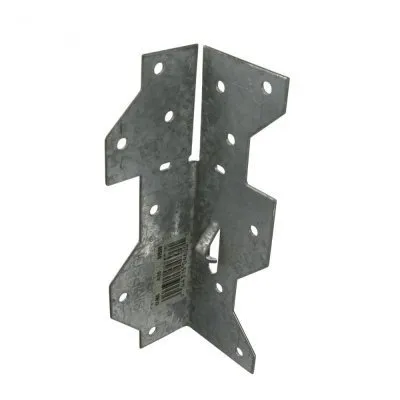

Equerre pliable - Réf. A35E
L‘équerre pliable A35 présente deux atouts majeurs : le Speed Fix qui permet le prépositionnement de l‘équerre avant le clouage et deux parties pliables sur chantier qui permettent, suivant les configurations, de reprendre des efforts jusqu‘à trois directions.
Caractéristiques
Déclarations de performance :FR-DoP-e07/0137
Agréments techniques :ETE-07/0137 ;
Matière
- Acier galvanisé G90 suivant ASTM A653,
- Épaisseur : 1,2 mm.
Avantages
- Speed Fix permettant le prépositionnement de l‘équerre avant le clouage,
- Reprise d’efforts jusqu’à trois direction.
Applications
Support
- Porteur : bois.
- Porté : bois massif, lamellé-collé, profilés et bois composite, fermes triangulées.
Domaines d’utilisation

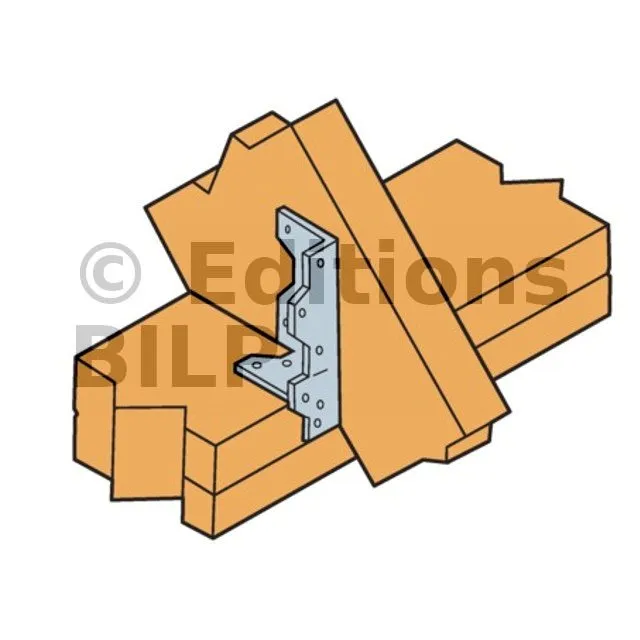

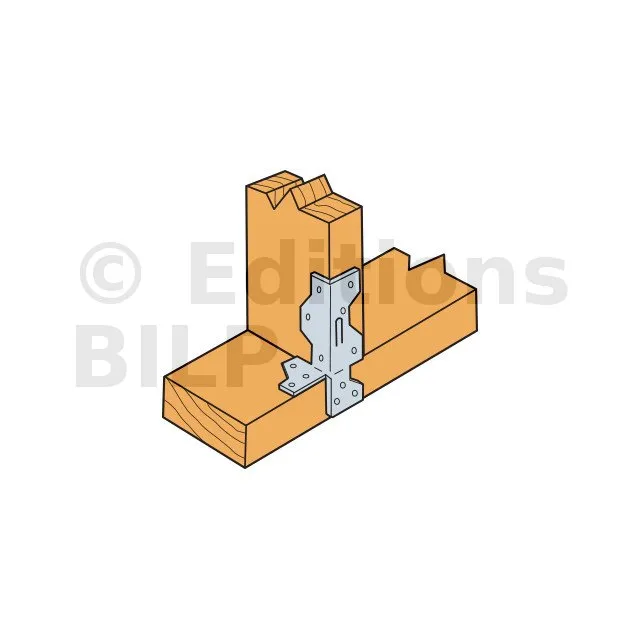

- Fixation de fermettes,
- Lisses et montants de bardage,
- Fixation de préau, carport ouvert,

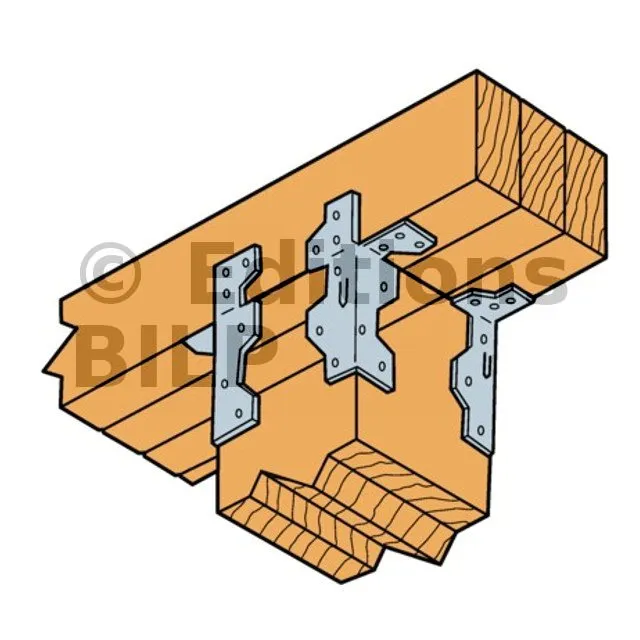

- Ancrages de chevrons, consoles, chevêtres...
Données techniques

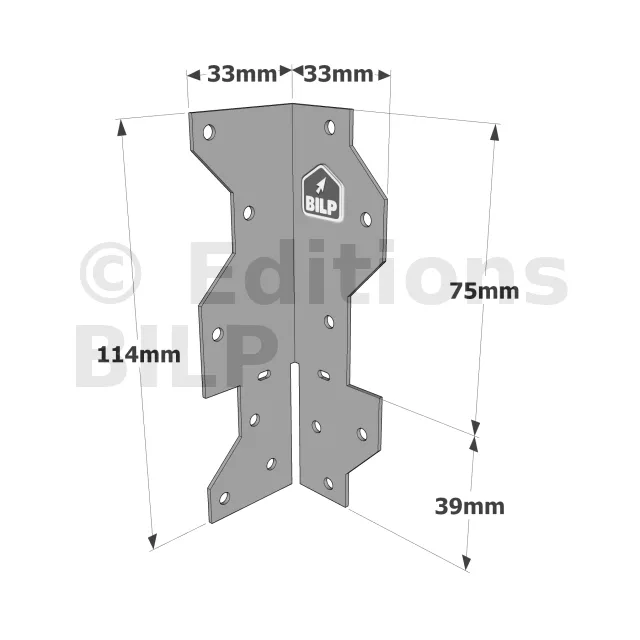

Dimensions
Fixer à deux les acrotères pour faciliter le travail.
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t | Ø3.8 | Ø3.8 | |
| A35E | 33 | 33 | 114 | 39 | 75 | 1.2 | 6 | 6 |

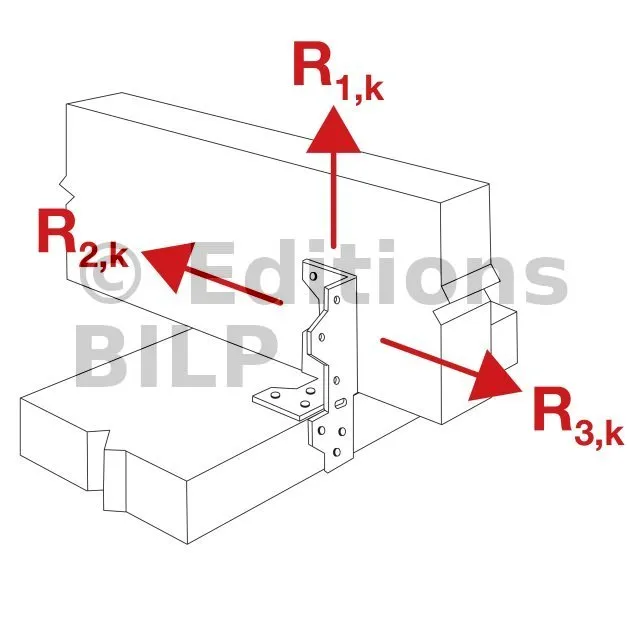

Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres
Toujours vérifier la verticalité de la porte pour éviter que celle-ci se coince dans le cadre.
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||
| Qté | Qté | CNA3.1x35 | N3.75x30 | CNA3.1x35 | N3.75x30 | |
| A35E | 6 | 6 | 4.6 | 1.3 | 3.1 | 0.89 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Trous de pointes Ø3,8 mm.
Équerre/bois :
- Pointes annelées CNA3.1x35.
- Vis SD8 Ø3,8x38 mm.

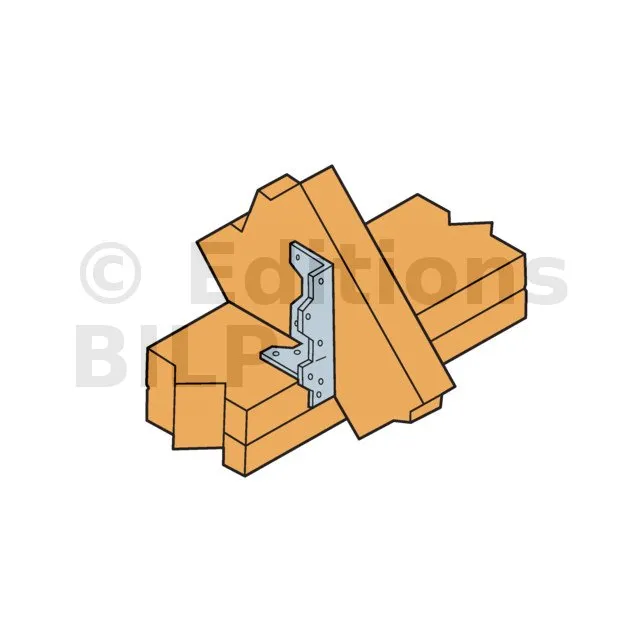

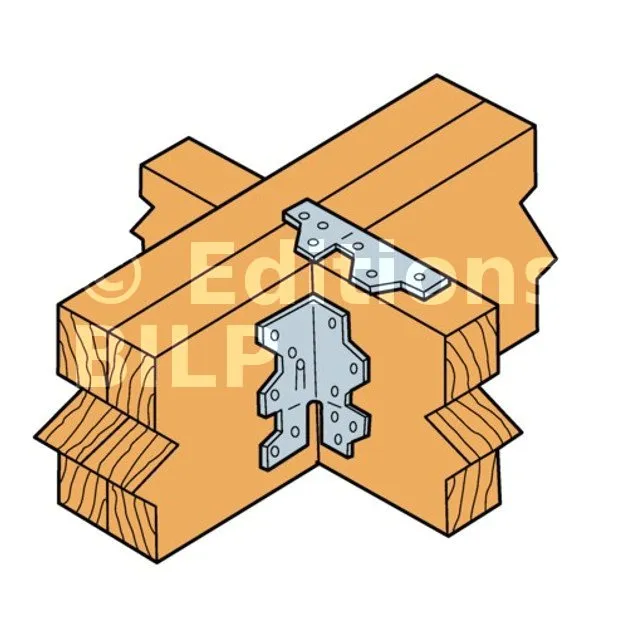

1 Speed Fix permettant le prépositionnement de l‘équerre.
Les trous oblongs servent uniquement à faciliter le pliage.
Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. L’équerre est aussi pointée ou vissée sur celui-ci.

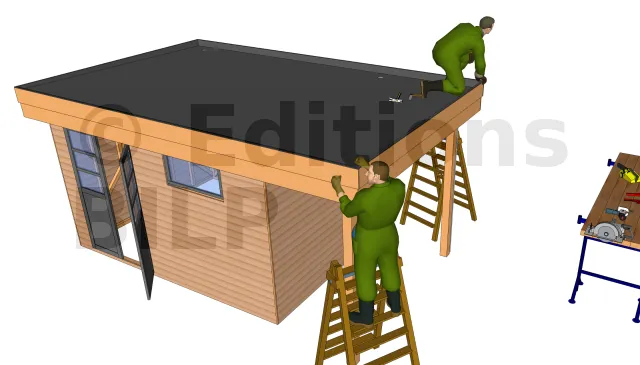

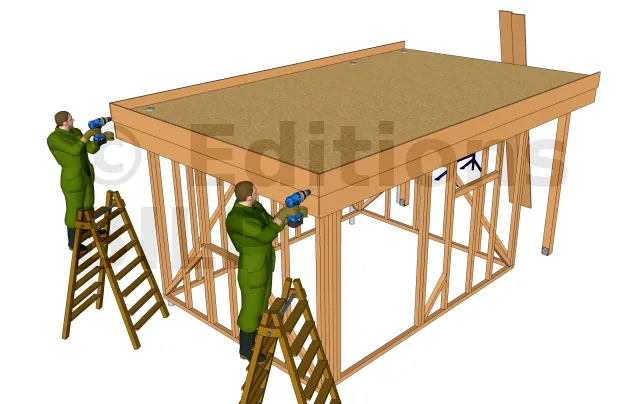

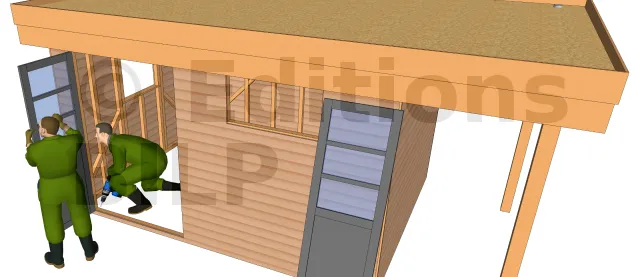

Fixer à deux les acrotères pour faciliter le travail.

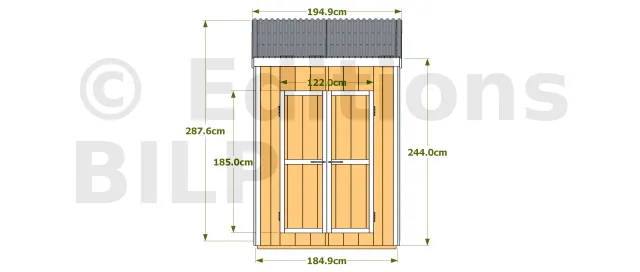

Toujours vérifier la verticalité de la porte pour éviter que celle-ci se coince dans le cadre.

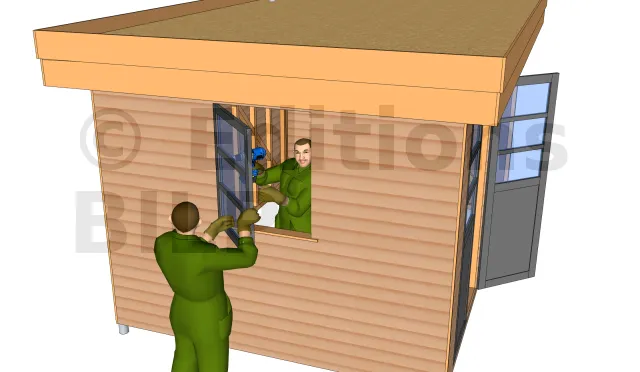

Vérifier la verticalité des volets et fixer à l’aide de vis adaptés.
Il est important que la bande étanche recouvre toutes les parties verticale et horizontale des acrotères pour assurer l’étanchéité de la toiture.
