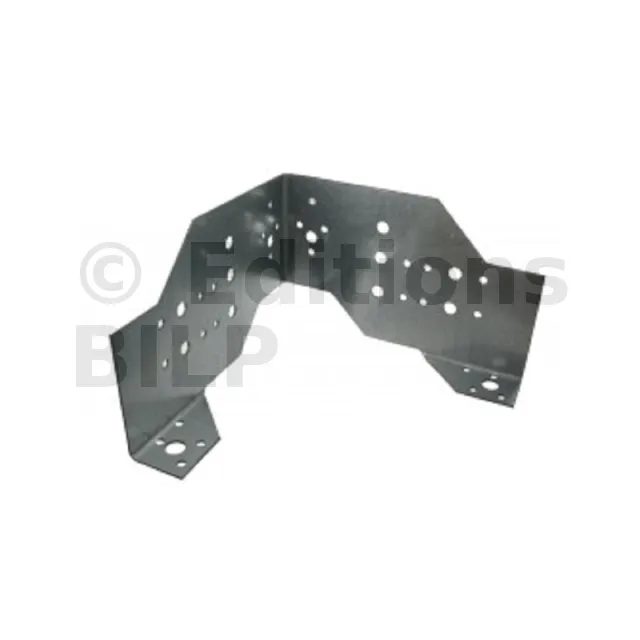

Connecteur pour panneaux bois - Réf. FCC_25

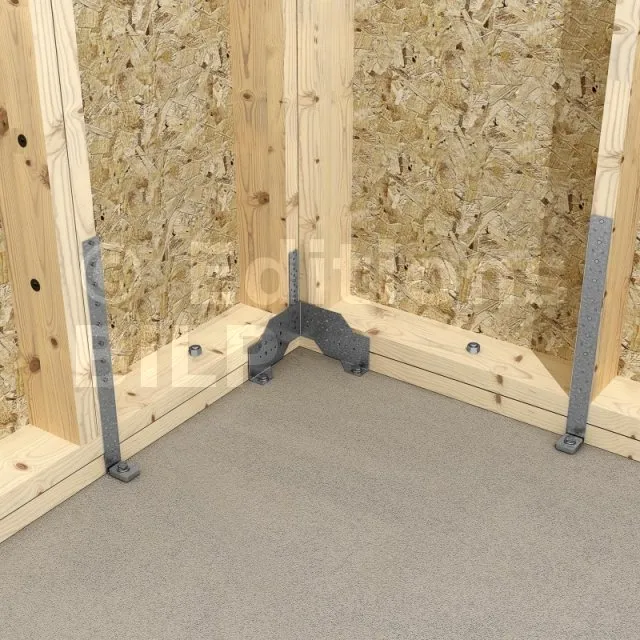

Le connecteur pour panneau bois FCC assure la liaison de murs d‘ossature sur dalle béton. Les trous de pointes et de boulons permettent d‘adapter la fixation en fonction des configurations. Cette référence peut éventuellement être associée à un feuillard perforé type FP30 à fixer sur les montants.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346.
- Epaisseur : 2 mm.
Avantages
- Produit idéal pour la Maison Ossature Bois,
- Bonne visibilité des lisses et bas de montants,
- Complémentaire du feuillard FP30.
Applications
Support
- Porteur : bois, béton,
- Porté : bois.
Domaines d’utilisation
- Montants ossature bois.
Données techniques

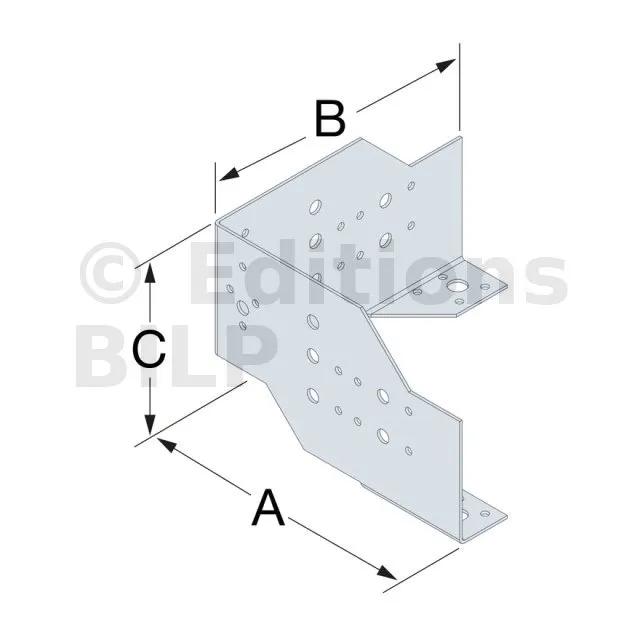

Dimensions
| Références | Dimensions [mm] | Perçages | ||||
|---|---|---|---|---|---|---|
| A | B | C | Ep. | Dalle béton | Panneaux bois | |
| FCC | 190 | 190 | 118 | 2 | Ø12 | Ø5 - Ø9 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur le panneau bois :
- Pointes annelées : CNA4,0X50,
- Boulons : Ø8 mm.
Support béton :
- Cheville mécanique : goujon WA M12
- Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35
Installation

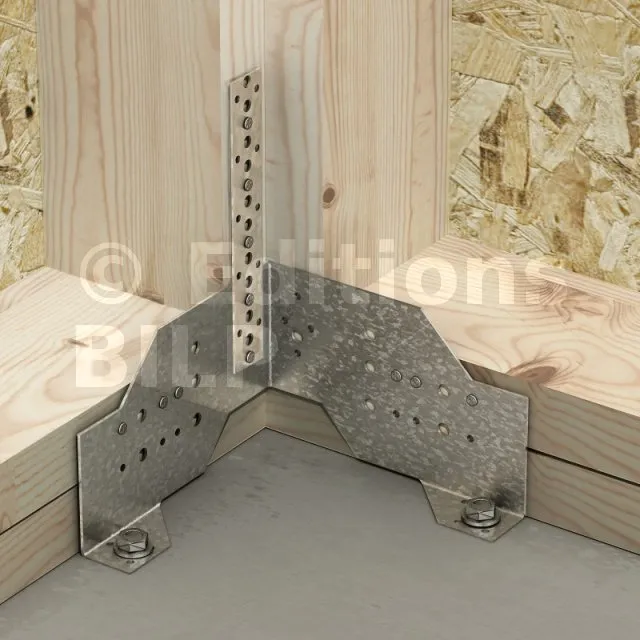

1. Fixer le FCC sur la dalle béton à l’aide d’ancrages mécaniques ou chimiques Ø12 mm.
2. Fixer le FCC a la lisse basse de la structure à l’aide de pointes annelées CNA4,0X50.

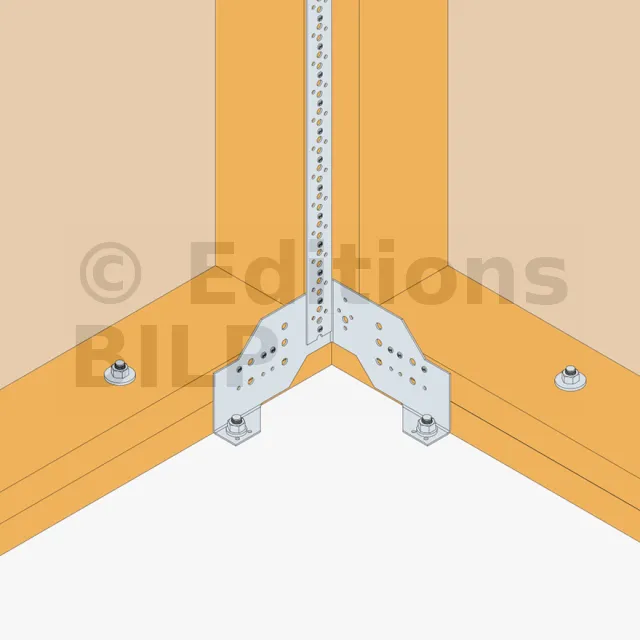

3. Pour reprendre des efforts au soulèvement, associer le FCC à un feuillard perforé FP, en alignant les perçages des deux pièces et fixer à l’aide de pointes annelées CNA4,0X50.
