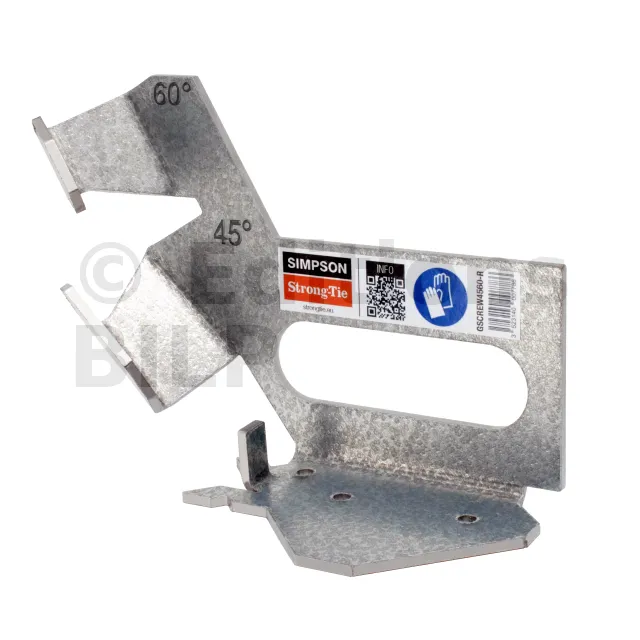

Guide d’installation pour vis inclinées (Pour DROITIER : visseuse main droite et gabarit main gauche) - Réf. GSCREW4560-R
Le gabarit GSCREW4560 permet d’installer tout type de vis d’un diamètre compris entre Ø8 et Ø12 mm avec un angle de 45° ou 60°.
- RéférenceGSCREW4560-R
- Largeur65mm
- FabricationFrançaise
- MatériauAcier S250GD selon EN 10346, Finition ZM310 MBC U.
- MarqueSIMPSON Strong-Tie
- Poids0.37
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Guide d’installation pour vis inclinées
}
- Acier S250GD selon EN 10346,
- Finition ZM310 MBC U.
Avantages
- Ce gabarit trouve son utilité avec les gammes de vis filetage total ou vis sarking car l’angle de vissage est majoritairement à 45° ou à 60°. Il peut toutefois être utilisé pour n’importe quel type de vis de longueur supérieure à 100 mm pour une configuration à 45°, et supérieure à 140 mm pour une configuration à 60°.
- Ce gabarit permet de placer facilement les vis avec un angle conforme à la prescription requise et ainsi d’assurer une reprise d’efforts conforme aux attentes.
- Ce gabarit est disponible en 2 versions :
- Pour droitier (visseuse main droite et gabarit main gauche) : code article = GSCREW4560-R
- Pour gaucher (visseuse main gauche et gabarit main droite) : code article = GSCREW4560-L
- Dimensions de vis compatibles :
| Angle alpha | (Ø8 Ø10 et Ø12) | Gamme SSH Ø12 « anneau de levage » |
|---|---|---|
| 45° | 100mm | 120mm |
| 60° | 140mm | 160mm |
Application
Domaines d’utilisation
- Assemblage de solive sur poutre par vis croisées (vis à 45°),
- Installation de tasseaux sur isolation en toiture (sarking) (60°),
- Assemblage de panneaux CLT (plancher – plancher) (45°)...
Support
- Bois massif,
- Bois composite,
- Bois lamellé-collé...

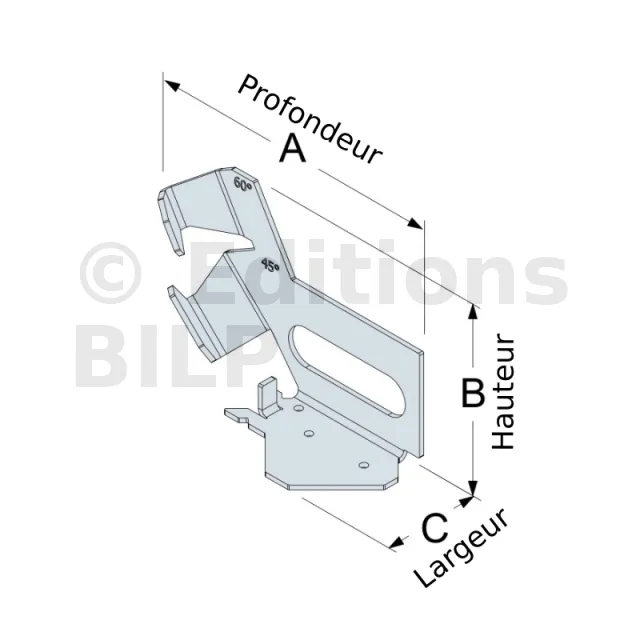

Dimensions
| Références | Dimensions [mm] | |||
|---|---|---|---|---|
| A | B | C | Ep. | |
| GSCREW4560-R | 170 | 120 | 65 | 3 |
| GSCREW4560-L | 170 | 120 | 65 | 3 |
Montage
Utilisation

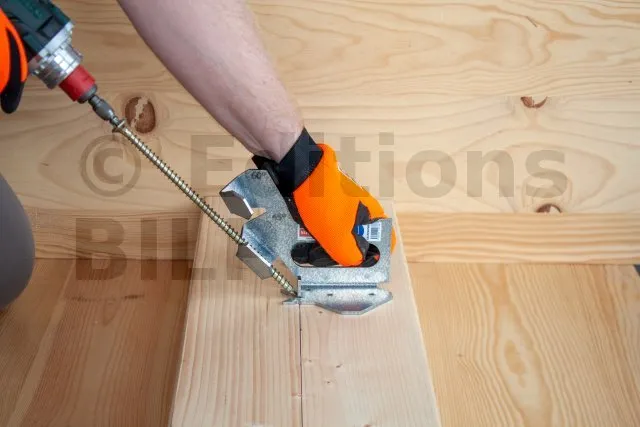

1. Piquer la vis à l’emplacement souhaité dans le support à la main pour limiter le glissement au vissage,
2. Positionner le gabarit sur l’élément à fixer. Le gabarit est doté de plusieurs repères géométriques qui permettent de le positionner correctement par rapport au support.(vis 45° gauche, vis 45° droite, vis à 90°),
3. Optionnel : Le gabarit peut être fixé sur le support à l’aide de vis Ø5 mm afin de le stabiliser avant l’insertion de vis Ø8 à Ø12 mm,
4. Placer la vis dans le gabarit suivant l’angle souhaité 45° ou 60°,
5. Insérer la vis à l’aide d’une visseuse en la plaquant contre la butée au niveau de la pointe de vis et plaquer le corps contre la goulotte afin d’avoir l’angle le plus précis possible.
