Pieds de poteau en âme avec platine
Les pieds de poteaux en âme avec platine permettent une fixation solide, esthétique et discrète des poteaux bois sur des supports en béton.
| Produit | Avantages spécifiques |
|---|---|
| Pied de poteau en âme avec platine PPS170 | Discrétion, charges moyennes à élevées, galvanisation anticorrosion |
| Pied de poteau en âme avec platine PPS230 | Grande capacité de charge (jusqu’à 41,2 kN), idéal pour poteaux larges, pose facile |
| Pied de poteau en âme PPSDT170G réglable | Réglage intégré, mise à niveau aisée, galvanisation à chaud |
| Pied de poteau en âme PPSDT230G réglable | Réglable en hauteur, très robuste, adapté poteaux jusqu’à 200 mm |
| Pack 4 pieds de poteaux en âme PPS170 | Lot économique, qualité constante, parfait pour petits projets |
- Référence
- Fabricationfrançaise
- MarqueSIMPSON Strong-Tie
- Epaisseur4mm
- MatériauAcier S253JR suivant NF EN 10025
- Largeur (B)60mm
- Largeur (D)100mm
- Largeur (E)100mm
- Perçages platine haute2Ø13
- Perçages platine basse4Ø12
- Connexion bois sur support rigideSur poteau : 2 STD12 ; sur béton : 4Ø10 (goujons WA M10 ; tige filetée M10) ; sur acier : boulons
- Charge maximale admissible en compression1.45 tonnes
- Hauteur (F)114mm
- FinitionGC (galvanisée à chaud suivant NF EN ISO 1461)
- Largeur (A)80mm
- Conditionnement10 pièces
- Hauteur (C)114mm
- Poids7.4
Pourquoi choisir un pied de poteau en âme avec platine ?
Les pieds de poteau âme platine PPS sont conçus pour réaliser des assemblages discrets et fiables entre un poteau bois et son support (béton, acier ou maçonnerie).
Leur conception en âme assure une excellente reprise des efforts de soulèvement, critère déterminant pour les pergolas, vérandas ou auvents soumis au vent.
Points clés :
acier S253JR galvanisé à chaud (ISO 1461) – durabilité élevée ;
platine haute et basse pré-percées pour une fixation poteau âme verticale précise ;
compatibilité poteaux jusqu’à 200 × 200 mm.
Quelles applications pour un pied de poteau PPS ?
Auvent, pergola, terrasse, console murale.
Ossature bois de façade ou poteau lamellé-collé.
Renfort de pied pour structures mixtes acier-bois.
Quels modèles et quelles dimensions ?
Les deux versions couvrent la majorité des poteaux de terrasse ou d’auvent : choisissez PPS170 pour les petites structures et PPS230 pour les sections XXL.
Quelles performances mécaniques ?
Valeurs caractéristiques simplifiées (bois C24, kmod = 0,7) :
R1 : compression / traction dans l’axe,
R2 : cisaillement transversal,
R3 et R4 : moments combinés.
Grâce à ces chiffres, le support poteau âme métallique PPS230 sécurise aisément un poteau d’auvent supportant plus de 4 t de charge verticale de calcul.
FAQ express
Quelle est la différence entre un pied de poteau à platine et un modèle en âme ?
Le modèle en âme est logé dans le poteau ; il résiste mieux au soulèvement tout en restant discret.
Peut-on utiliser ces supports sur une terrasse composite ?
Oui, à condition que la platine inférieure repose sur un plot béton plein et que les fixations soient dimensionnées.
Quel entretien sur bord de mer ?
Optez pour un pied inox ou appliquez une peinture marine sur la galvanisation.
Entretien et durabilité
La galvanisation à chaud assure > 50 ans de tenue en atmosphère rurale ou urbaine moyenne. Un contrôle visuel annuel et un resserrage des goujons suffisent.
Solution alternative
| Produit alternatif | Avantages | Inconvénients |
|---|---|---|
| Pied de poteau réglable forte charge (type PIBA110/160) | Hauteur ajustable, reprise compression élevée, âme anti-soulèvement | Platine visible, réglage limité (110-160 mm), prix plus élevé |
| Pied de poteau tubulaire réglable fortes charges (PGS24/130) | Installation discrète, très forte charge (jusqu’à 3,7 t), tube réglable invisible | Requiert précision lors du perçage du poteau, coût élevé |
| Pied de poteau fixe forte charge (type PBH120G) | Excellente résistance compression et traction, platine pleine épaisse | Non réglable, exige précision absolue lors de la pose |
| Pied de poteau en U à sceller (type U-PB) | Facilité d’installation dans béton frais, économique | Visuellement très apparent, pas de réglage possible |
| Vis de fondation métallique lourde (type Krinner KSF) | Installation rapide sans béton, réutilisable, économique sur grands chantiers | Portance dépendante du sol, matériel de pose spécifique requis |
Conclusion
Grâce à leur ferrure poteau résistante et leur design discret, les pieds de poteau PPS représentent la solution idéale pour les artisans et auto-constructeurs exigeant une base fiable, durable et esthétique. Intégrez-les à vos projets de pergola, auvent ou terrasse : vous profiterez d’un montage simplifié, d’une haute sécurité structurelle et d’une finition soignée.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Comment installer un pied de poteau en âme ?
- Entaille d’âme de 6 mm sur 120 mm de haut.
- Perçage transversal Ø 12 mm et pose des broches.
- Positionnement du pied de poteau platine soudée et serrage.
- Perçage du support puis scellement des ancrages (goujon mécanique ou résine chimique).
- Vérification de l’alignement et du calage en hauteur.
Quel diamètre de broche utiliser ?

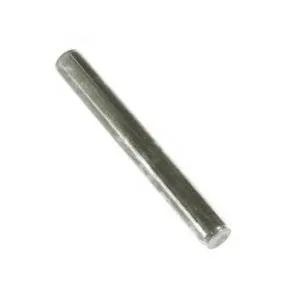

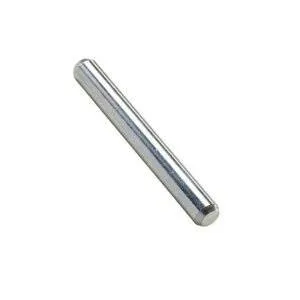

Le fabricant préconise broches STD Ø 12 mm côté poteau et goujons FM Ø 10 mm ou résine + tige M10 côté béton.
Faut-il régler la hauteur ?
Contrairement aux modèles réglables, le PPS est fixe : l’ajustement se fait en jouant sur la cale de départ ou la longueur du poteau.
Quels critères pour sélectionner son pied de poteau ?
Capacité portante : référez-vous à R1,k et au vent régional.
Section poteau : vérifier le débord verso de l’âme.
Environnement : zone extérieure → privilégier la galvanisation à chaud.
Esthétique : l’âme noyée rend le pied de poteau en âme quasi invisible.
