Pied de poteau réglable en largeur - à SCELLER - Réf. CMR

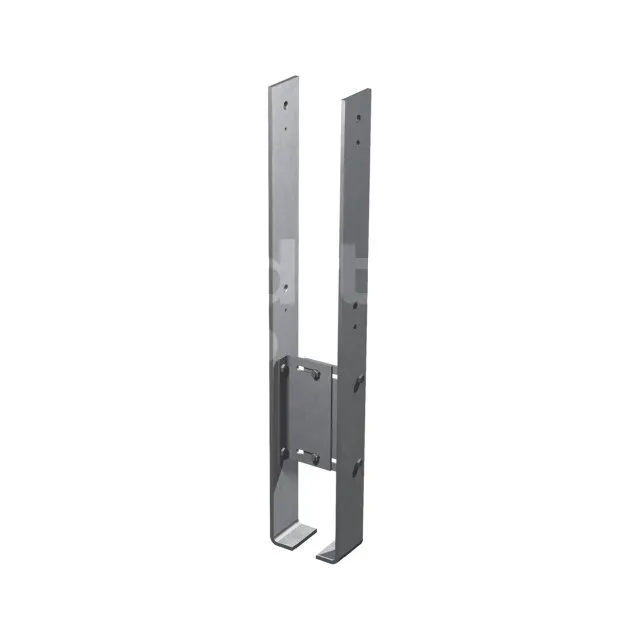

Les pieds de poteaux CMR sont constitués de deux pièces en acier galvanisé pour une utilisation en extérieure. Il s’agit d’un pied de poteau réglable en largeur pour des poteaux allant de 120 à 160 mm.
Caractéristiques
Déclarations de performance :FR-DoP-e07/0285
Agréments techniques :ETA-07/0285
Matière
- Acier S235JR suivant NF EN 10025,
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Épaisseur : 10 mm.
Avantages
- Reprise des moments,
- Pour une structure sans contreventements volontaires,
- Ajustable pour des bois de largeur de 115 à 165 mm,
- Le poteau bois peut être surélève du béton jusqu’à
250 mm.
Applications
Support
- Porteur : béton,
- Porté : bois massif, bois composite, lamellé-collé.
Domaines d’utilisation

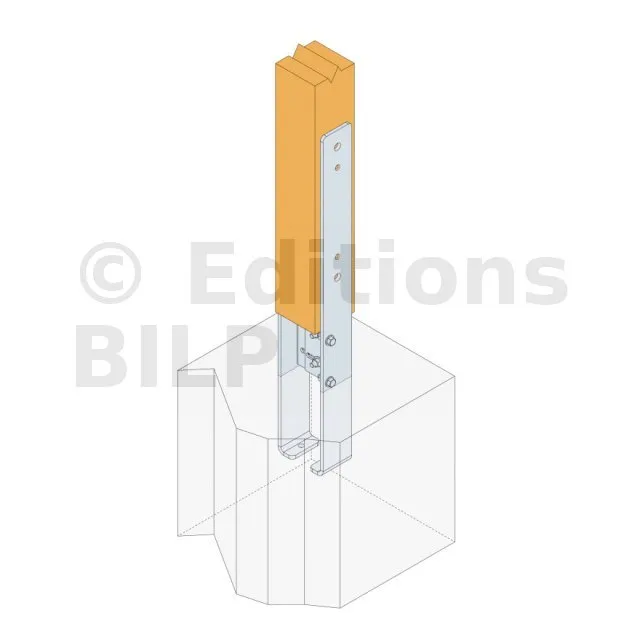

- Le CMR est utilisé pour des structures encastrées (ex : carports ou similaire). Dans tous les cas, il s’agit de

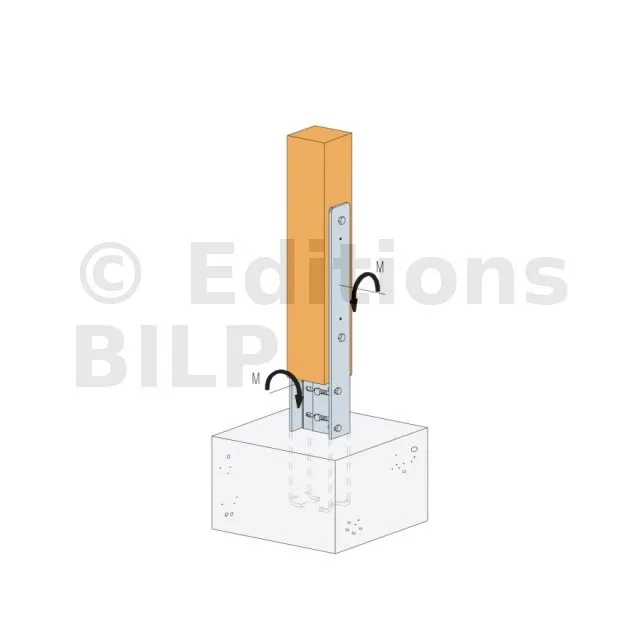

structures sans contreventements. - Le pied de poteau peut reprendre des moments dans les deux directions.
Données techniques

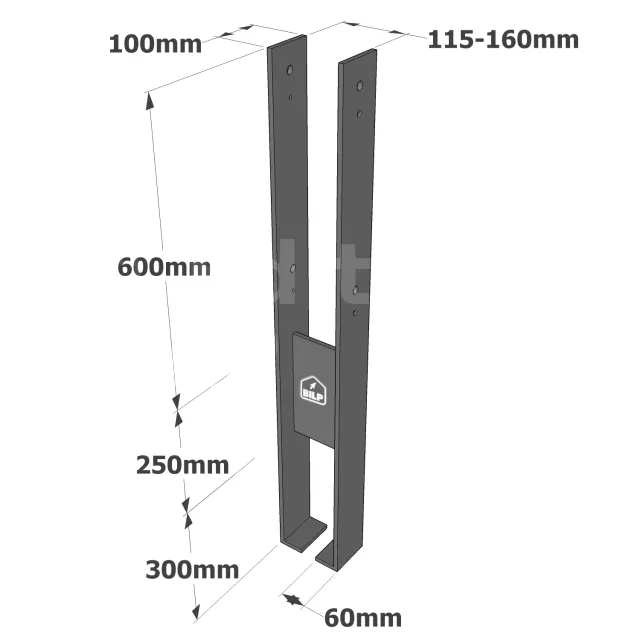

Dimensions
| Références | Dimensions du poteau [mm] | Dimensions [mm] | Perçages flancs | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur | A | B | C | D | E | F | t | Ø6,5 | Ø17 | ||
| Min | Max | ||||||||||
| CMR | 115 | 160 | 115-160 | 100 | 600 | 250 | 300 | 60 | 10 | 4 | 4 |
Performances du produit
| Références | Fixations | Valeurs Caractéristiques - Bois C24 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Sur poteau | R1,k = R2,k [kN] | R3,k [kN] | R4,k [kN] | RM1,k [kNm] | RM2,k [kNm] | |||||
| Quantité | Type | Largeur poteau | Largeur poteau | Largeur poteau | Largeur poteau | Largeur poteau | ||||
| ≥115 | ≥115 | ≥115 | ≥115 | 115 | 120 | 140 | 160 | |||
| CMR | 2 | M16* | 117.2 | min(99 ; 21.3/kmod) | min(33 ; 90.9/kmod) | min(19.8 ; 13.9/kmod) | 6.7 | 7 | 8.2 | 9.4 |
b =largeur du bois [mm]
avec bulldog type C2 Ø75
Valeurs Caractéristiques simplifiées
| Références | Fixations | Valeurs Caractéristiques - Bois C24 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Sur poteau | R1,k = R2,k [kN] | R3,k [kN] | R4,k [kN] | RM1,k [kNm] | RM2,k [kNm] | |||||
| Quantité | Type | Largeur poteau | Largeur poteau | Largeur poteau | Largeur poteau | Largeur poteau | ||||
| ≥115 | ≥115 | ≥115 | ≥115 | 115 | 120 | 140 | 160 | |||
| CMR | 2 | M16* | 117.2 | 30.4 | 33 | 19.8 | 6.7 | 7 | 8.2 | 9.4 |
- Pour le calcul des valeurs caractéristiques simplifiées, kmod a été choisi égal à 0,7
