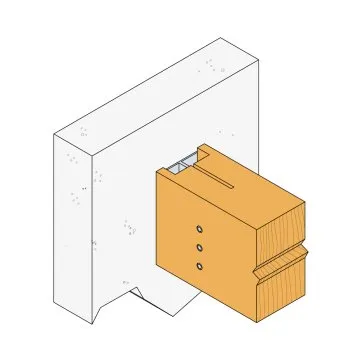

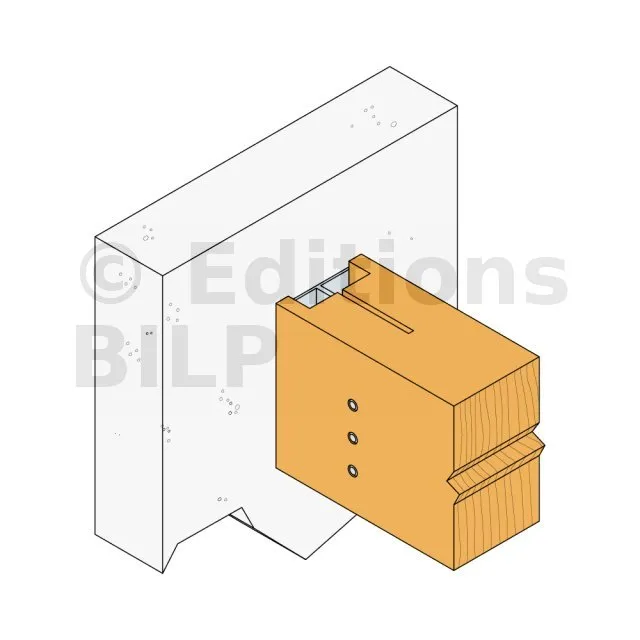

Etrier à âme intérieure à fixer sur SUPPORT BOIS OU sur SUPPORT RIGIDE (BETON ou ACIER) - Idéal pour les assemblages de pannes déversées
L’étrier à âme intérieure BTC est un connecteur discret, permettant une fixation sur bois et sur support rigide. Cet étrier permet de reprendre des efforts dans les 3 directions. Par conséquent, des assemblages de pannes déversées peuvent également être effectués avec simplicité et en toute sécurité.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 3 mm.
Avantages
- Assemblage invisible sur bois et sur béton,
- Utilisable pour des configurations en pente,
- Tenue au feu 30 minutes ou 1 heure en suivant certaines précautions.
Applications
Support
Porteur :
béton, acier,
Porté :
bois massif, bois lamellé-collé, bois composite, ...
Domaines d’utilisation
- Solives,
- Pannes,
- Poutres porteuses,
- Configuration en pente possible jusqu’à un angle de 45°.
Données techniques

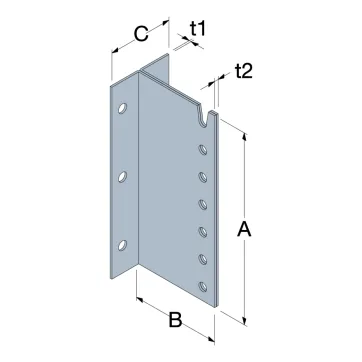

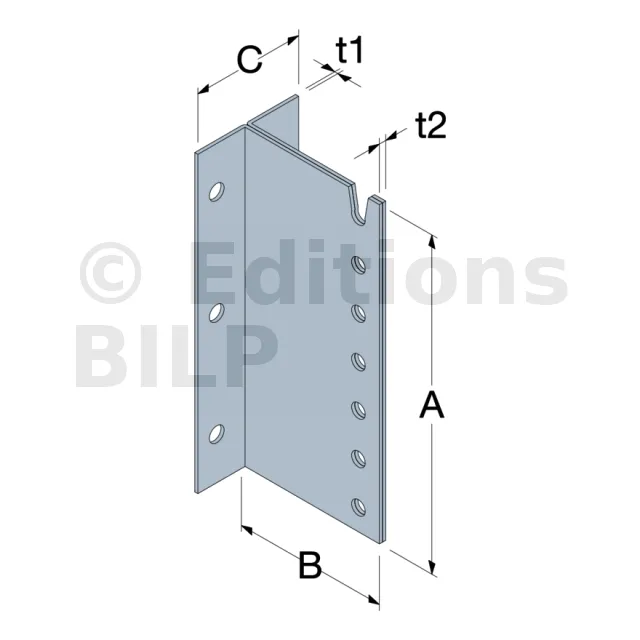

Dimensions
| Références | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||
|---|---|---|---|---|---|---|---|---|
| Hauteur | A | B | C | t1 | t2 | Ø14 | Ø13 | |
| Min. | ||||||||
| BTC120-B | 160 | 120 | 128 | 96 | 3 | 6 | 2 | 3 |
| BTC160-B | 200 | 160 | 128 | 96 | 3 | 6 | 4 | 4 |
| BTC200-B | 240 | 200 | 128 | 96 | 3 | 6 | 4 | 5 |
| BTC240-B | 280 | 240 | 128 | 96 | 3 | 6 | 4 | 6 |
| BTC280-B | 320 | 280 | 128 | 96 | 3 | 6 | 6 | 7 |
| BTC320-B | 360 | 320 | 128 | 96 | 3 | 6 | 6 | 8 |
| BTC360-B | 400 | 360 | 128 | 96 | 3 | 6 | 6 | 9 |
| BTC400-B | 440 | 400 | 128 | 96 | 3 | 6 | 8 | 10 |
| BTC440-B | 480 | 440 | 128 | 96 | 3 | 6 | 8 | 11 |
| BTC480-B | 520 | 480 | 128 | 96 | 3 | 6 | 8 | 12 |
| BTC520-B | 560 | 520 | 128 | 96 | 3 | 6 | 8 | 13 |
| BTC560-B | 600 | 560 | 128 | 96 | 3 | 6 | 8 | 14 |
| BTC600-B | 640 | 600 | 128 | 96 | 3 | 6 | 8 | 15 |
NB : Les références BTC480-B, BTC520-B, BTC560-B et BTC600-B sont disponibles sur demande. Délai de livraison, nous consulter.

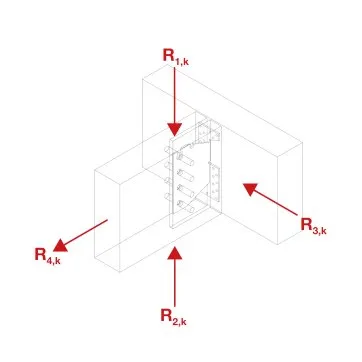

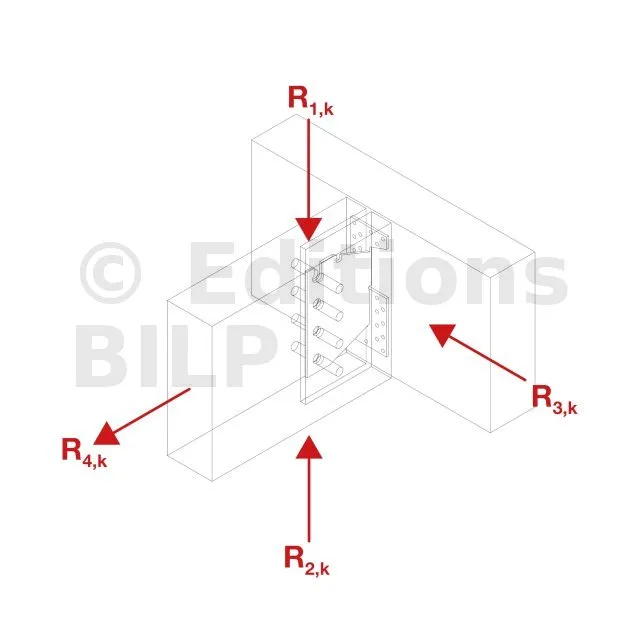

Valeurs Caractéristiques - Solive bois sur support rigide - R1,k et R2,k
| Références | Fixations | Valeurs caractéristiques - Bois C24 [kN] | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Porteur | Porté | R1,k | R2,k | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 80 | 100 | 120 | 140 | 160 | 180 | 80 | 100 | 120 | 140 | 160 | 180 | |||||
| BTC120-B | 2 | Ø 12 | 3 | STD12 | 11.5 | 12.7 | 14.2 | 15.8 | 17.2 | 17.2 | 7.7 | 8.5 | 9.5 | 10.5 | 11.5 | 11.5 |
| BTC160-B | 4 | Ø 12 | 4 | STD12 | 18.5 | 20.4 | 22.8 | 25.3 | 27.8 | 27.8 | 13.9 | 15.3 | 17.1 | 19 | 20.9 | 20.9 |
| BTC200-B | 4 | Ø 12 | 5 | STD12 | 26.7 | 29.4 | 32.7 | 36.4 | 40.3 | 40.3 | 21.4 | 23.5 | 26.2 | 29.1 | 32.2 | 32.2 |
| BTC240-B | 4 | Ø 12 | 6 | STD12 | 35.8 | 39.4 | 43.8 | 48.6 | 53.8 | 54.3 | 29.8 | 32.8 | 36.5 | 40.5 | 44.8 | 45.3 |
| BTC280-B | 6 | Ø 12 | 7 | STD12 | 45.6 | 50.1 | 55.6 | 61.7 | 68.3 | 69.4 | 39.1 | 42.9 | 47.7 | 52.9 | 58.5 | 59.5 |
| BTC320-B | 6 | Ø 12 | 8 | STD12 | 56 | 61.4 | 68.1 | 75.5 | 83.4 | 85.5 | 49 | 53.7 | 59.6 | 66.1 | 73 | 74.8 |
| BTC360-B | 6 | Ø 12 | 9 | STD12 | 66.8 | 73.1 | 80.9 | 89.6 | 99 | 102.2 | 59.4 | 65 | 71.9 | 79.6 | 88 | 90.8 |
| BTC400-B | 8 | Ø 12 | 10 | STD12 | 77.9 | 85.1 | 94 | 104.1 | 114.8 | 119.5 | 70.1 | 76.6 | 84.6 | 93.7 | 103.3 | 107.6 |
| BTC440-B | 8 | Ø 12 | 11 | STD12 | 89 | 97.2 | 107.3 | 118.7 | 130.9 | 133.3 | 81 | 88.4 | 97.5 | 107.9 | 119 | 121.2 |
| BTC480-B | 8 | Ø 12 | 12 | STD12 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 | 92.1 | 100.4 | 110.6 | 122.3 | 134.8 | 134.8 |
| BTC520-B | 8 | Ø 12 | 12 | STD12 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 |
| BTC560-B | 8 | Ø 12 | 12 | STD12 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 |
| BTC600-B | 8 | Ø 12 | 12 | STD12 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 | 100.5 | 109.5 | 120.7 | 133.4 | 147 | 147 |
La valeur R2,k est calculée comme R2,k = R1,k x (nb de broches - 1) / (nb de broches).
La broche supérieure n’est pas considérée pour la reprise de charge au soulèvement car elle est placée dans un perçage ouvert.
La résistance des ancrages et leur nombre doivent être vérifiés selon l’ETE et le type de support. Le nombre d’ancrages donné dans le tableau ci-dessus est un maximum. Si la résistance des ancrages est décisive, il faudra alors la considérer pour l’assemblage.
Valeurs Caractéristiques - Solive bois sur support rigide - R3,k et R4,k
| Références | Fixations | Valeurs caractéristiques - Bois C24 [kN] | Fixations | Valeurs caractéristiques - Bois C24 [kN] | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Porteur | Porté | R3,k | Porteur | Porté | R4,k | |||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Qté | Type | Qté | Type | ||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 180 | ||||||||||
| BTC120-B | 2 | Ø12 | 3 | STD12 | 2.6 | 2.9 | 3.5 | 4 | 4.5 | 5.2 | 5.3 | 2 | Ø12 | 3 | STD12 | 6,7/kmod |
| BTC160-B | 4 | Ø12 | 4 | STD12 | 3.2 | 3.9 | 4.4 | 5 | 5.9 | 6.5 | 7 | 4 | Ø12 | 4 | STD12 | 13,4/kmod |
| BTC200-B | 4 | Ø12 | 5 | STD12 | 4 | 4.9 | 5.5 | 6.3 | 7.2 | 7.8 | 8.8 | 4 | Ø12 | 5 | STD12 | 13,4/kmod |
| BTC240-B | 4 | Ø12 | 6 | STD12 | 4.8 | 5.7 | 6.6 | 7.5 | 8.4 | 9.1 | 10.4 | 4 | Ø12 | 6 | STD12 | 13,4/kmod |
| BTC280-B | 6 | Ø12 | 7 | STD12 | 5.6 | 6.5 | 7.6 | 8.7 | 9.6 | 10.4 | 11.9 | 6 | Ø12 | 7 | STD12 | 20,1/kmod |
| BTC320-B | 6 | Ø12 | 8 | STD12 | 6.4 | 7.3 | 8.6 | 9.7 | 10.8 | 11.8 | 13.4 | 6 | Ø12 | 8 | STD12 | 20,1/kmod |
| BTC360-B | 6 | Ø12 | 9 | STD12 | 7.2 | 8.1 | 9.5 | 10.8 | 12 | 13.2 | 14.9 | 6 | Ø12 | 9 | STD12 | 20,1/kmod |
| BTC400-B | 8 | Ø12 | 10 | STD12 | 8 | 8.9 | 10.5 | 11.9 | 13.2 | 14.7 | 16.4 | 8 | Ø12 | 10 | STD12 | 26,8/kmod |
| BTC440-B | 8 | Ø12 | 11 | STD12 | 8.8 | 9.7 | 11.4 | 13 | 14.4 | 16.1 | 17.8 | 8 | Ø12 | 11 | STD12 | 26,8/kmod |
| BTC480-B | 8 | Ø12 | 12 | STD12 | 9.6 | 10.6 | 12.4 | 14.1 | 15.6 | 17.6 | 19.3 | 8 | Ø12 | 12 | STD12 | 26,8/kmod |
| BTC520-B | 8 | Ø12 | 12 | STD12 | 10.4 | 11.4 | 13.3 | 15.1 | 16.8 | 19.1 | 20.8 | 8 | Ø12 | 12 | STD12 | 26,8/kmod |
| BTC560-B | 8 | Ø12 | 12 | STD12 | 11.2 | 12.3 | 14.3 | 16.2 | 18 | 20.5 | 22.3 | 8 | Ø12 | 12 | STD12 | 26,8/kmod |
| BTC600-B | 8 | Ø12 | 12 | STD12 | 12 | 13.2 | 15.2 | 17.3 | 19.2 | 22 | 23.8 | 8 | Ø12 | 12 | STD12 | 26,8/kmod |
La résistance des ancrages et leur nombre doivent être vérifiés selon l’ETE et le type de support. Le nombre d’ancrages donné dans le tableau ci-dessus est un maximum. Si la résistance des ancrages est décisive, il faudra alors la considérer pour l’assemblage.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Pour connaître le nombre de vis ou de tiges filetées nécessaires à la fixation des étriers sur le porteur, veuillez consulter les tableaux disponibles dans les onglets "Description" ou "Caractéristiques" de chaque fiche produit.
Sur porteur bois :
- Vis connecteur SSH Ø12,0x60 mm
Sur porteur béton :
- Vis béton : THD 10-80/5.
OU
- Ancrage chimique : résine AT-HP + tige fileté LMAS M12-150/35.
Sur porteur acier :
Sur porté :
- Broches STD Ø12 dont la longueur doit correspondre à la largeur de la poutre portée.

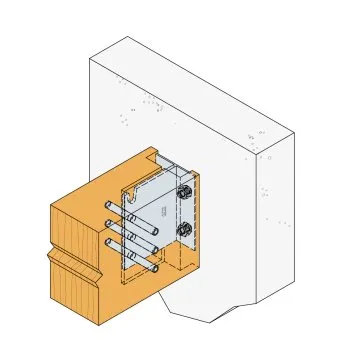

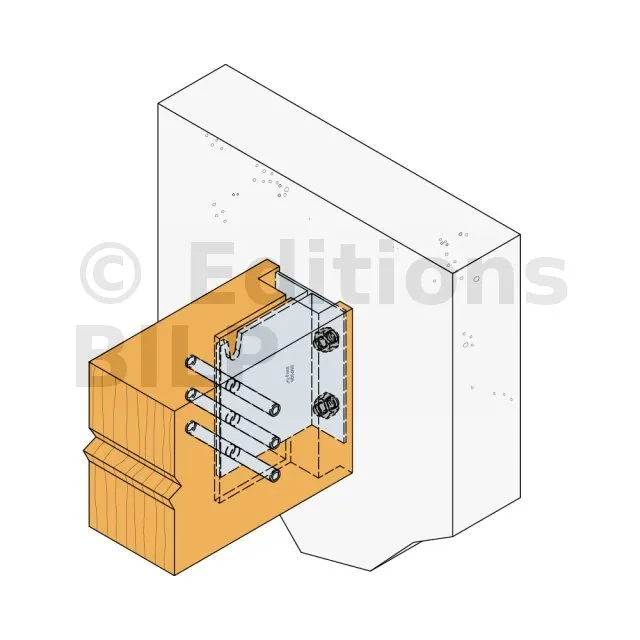

Installation
1. Réaliser une entaille verticale de largeur 9 mm dans la poutre portée.
2. Identifier la position des broches sur la poutre avant de percer transversalement.
3. Insérer uniquement la 1ère broche dans la poutre sur la partie supérieure.
4. Fixer l’étrier sur le support à l’aide de la fixation adaptée Ø12 mm.
5. Présenter la poutre portée de manière à placer la broche déjà en place dans l’encoche de l’étrier.
6. Mettre en place les broches restantes.
