Sabot à bretelles AG703
Découvrez le sabot à bretelles AG703, ajustable en hauteur pour s’adapter à toutes vos configurations.
Caractéristiques du sabot à bretelles AG703
Matière
- Acier galvanizé S250GD + Z275 selon NF EN 10346,
- Épaisseur : 1,5 mm.
Données techniques
Dimensions

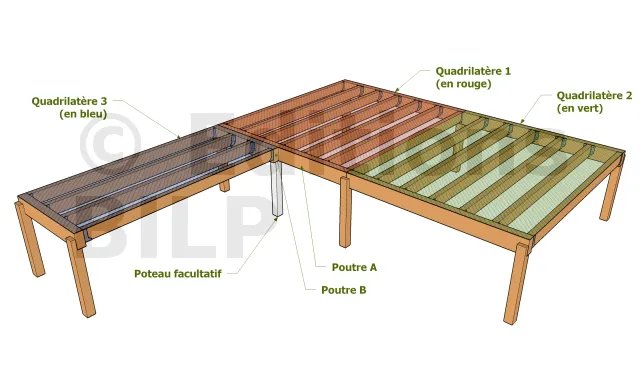

Les quadrilatères 1 & 2 sont identiques et reposent chacun sur quatre supports. Le quadrilatère 3 est plus petit. Si la poutre A est correctement dimensionnée, on peut faire l’économie du poteau en blanc.

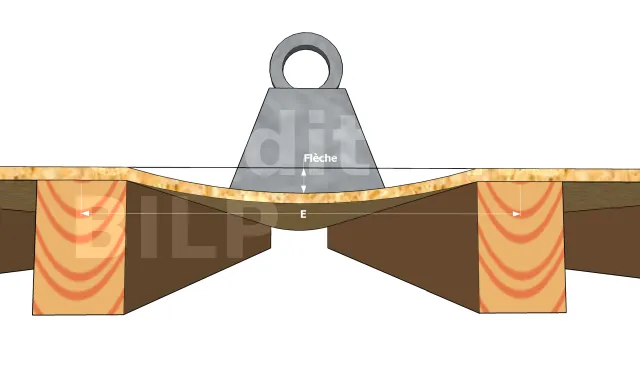

est la distance du revêtement ployant sous la charge, par rapport à l’horizontale (position du plancher sans charge).
| Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | t | Ø4.5 | Ø4.5 | |
| AG703/38 | 38 | 153 | 48 | 25 | 321 | 49.2 | 1.2 | 18 | 10 |
| AG703/66 | 66 | 139 | 48 | 25 | 307 | 49.2 | 1.2 | 18 | 10 |
| AG703/76 | 76 | 134 | 48 | 25 | 302 | 49.2 | 1.2 | 18 | 10 |
Valeurs caractéristiques - Bois sur Bois - Ailes à plat
- (1) Cale
- (2) Scie à main
| Références | Valeurs caractéristiques - Bois sur Bois - Ailes à plat | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C18 [kN] | Valeurs caractéristiques - Bois C24 [kN] | Valeurs caractéristiques - Bois SCL [kN] | |||||
| Porteur | Porté | R1.k | R2.k | R1.k | R2.k | R1.k | R2.k | |
| Qté | Qté | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | |
| AG703/38 | 16 | 4 | 9.8 | 2.8 | 11.1 | 2.8 | 12.9 | 3.1 |
| AG703/66 | 16 | 4 | 15.6 | 2.8 | 15.6 | 2.8 | 15.6 | 3.1 |
| AG703/76 | 16 | 4 | 15.6 | 2.8 | 15.6 | 2.8 | 15.6 | 3.1 |
Valeurs caractéristiques - Bois sur Bois - Fixation par le dessus
- (1) Cale
- (2) Scie à main
| Références | Valeurs caractéristiques - Bois sur Bois - Fixation par le dessus | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C18 [kN] | Valeurs caractéristiques - Bois C24 [kN] | Valeurs caractéristiques - Bois SCL [kN] | ||||||
| Porteur | Porté | R1.k | R2.k | R1.k | R2.k | R1.k | R2.k | ||
| Platine haute | Face | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | CNA Ø3,1x35 | ||
| Qté | Qté | Qté | |||||||
| AG703/38 | 4 | 2 | 4 | 7.8 | 2.6 | 8.4 | 2.8 | 9.5 | 3.1 |
| AG703/66 | 4 | 2 | 4 | 8 | 2.6 | 8.6 | 2.8 | 9.6 | 3.1 |
| AG703/76 | 4 | 2 | 4 | 8 | 2.6 | 8.5 | 2.8 | 9.6 | 3.1 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur le porté :
- Pointes annelées CNA Ø3,1x35.
Sur le porteur bois :
- Pointes annelées CNA Ø3,1x35.
Installation
2 configurations possibles :
- Ailes à plat, montage traditionnel à l’identique des sabots à ailes extérieures,
- Ailes pliées pour ajuster la hauteur du sabot par rapport à l’élément porteur. Clouer les ailes rabattues.
Le sabot à bretelles AG703 se distingue par des caractéristiques techniques conçues pour améliorer la solidité et la performance des structures bois. Il offre une résistance accumulée en répartissant la force exercée sur plusieurs points de clouage. Comparé au sabot à bretelles JHA, ce sabot est conçu pour des applications lourdes et complexes.
Avantages du sabot de charpente AG703
- Clouage double cisaillement : Ce sabot de charpente à bretelles AG703 offre une durabilité et une solidité renforcées, assurant ainsi que les structures en bois résistent mieux aux forces mécaniques, aux vibrations et aux tensions. Cette robustesse augmente le poids face à la concurrence, garantissant une plus grande sécurité sur le long terme pour les constructions.
- Facilité d’utilisation : grâce à la technologie Speed Fix, il réduit le temps de pose, un facteur clé dans l’optimisation des coûts et des délais de construction. Les installateurs peuvent ainsi gagner en productivité, sans nécessiter d’outils complexes ou d’ajustements laborieux.
- Réglable en hauteur : Ce connecteur de charpente permet une grande adaptabilité à différents types de configurations, que ce soit pour des constructions standards ou des projets nécessitant des ajustements spécifiques.
Application
Support
- Porteur : Ce sabot est idéal pour les poutres principales en bois massif, assurant une fixation robuste et durable. Il convient également aux matériaux composites, offrant une résistance élevée et une intégrité structurelle. Il assure la stabilité et la durabilité exceptionnelle des poutres en bois lamellé-collé.
- Porté : Le sabot AG703 offre une solution fiable pour fixer les poutres en I, couramment utilisées dans les structures modernes. Il est compatible avec les éléments portés en bois massif, garantissant une connexion solide et durable. Il convient également aux matériaux composites pour les éléments portés, assurant une performance optimale.
Domaines d’utilisation
- Fixation de chevrons : Le sabot à bretelles AG703 est particulièrement adapté pour la fixation des chevrons dans les structures de toit. Il assure une connexion stable et sécurisée, capable de résister aux charges de vent et de neige. Grâce à sa conception robuste, il permet d’aligner correctement les chevrons, garantissant ainsi une charpente solide et bien construite.
- Solives : Pour les planchers et les plafonds, ce sabot en acier galvanisé est une solution idéale pour fixer les solives aux poutres porteuses. Sa capacité à supporter des charges importantes et à maintenir une structure stable est essentielle pour ces applications. Que ce soit pour des projets résidentiels ou commerciaux, le sabot AG703 offre une fixation fiable et durable des solives. Il optimise l’assemblage des éléments horizontaux, ainsi que les déformations ou les faiblesses dans la structure au fil du temps.
- Chevêtres : Dans la construction de chevêtres, il assure une fixation solide et précise des poutres secondaires aux éléments porteurs. Cette application est particulièrement importante pour la création d’ouvertures dans les planchers, comme les trappes de visite ou les passages de conduits, où la stabilité et la sécurité sont primordiales.
- Charpente : le clouage double cisaillement du sabot à bretelles AG703 renforce la stabilité des points de jonction entre les poutres, assurant une meilleure répartition des charges.
En dehors du clouage double cisaillement, le sabot à bretelles AG703 peut être fixé par la résine de scellement chimique. Ce type de fixation est très solide et souvent utilisé pour des charges lourdes ou dans des environnements difficiles. Souvent utilisés dans les structures plus lourdes ou pour des assemblages soumis à de fortes contraintes, les boulons offrent une résistance importante, notamment dans les assemblages de poutres ou de poteaux.
