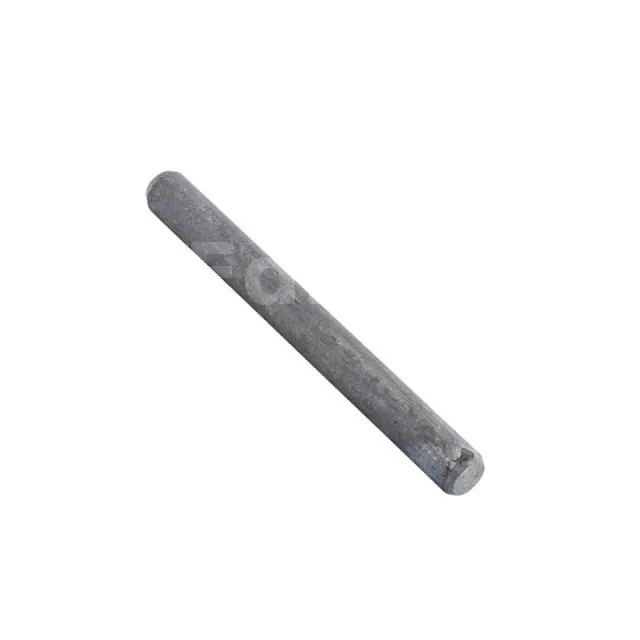

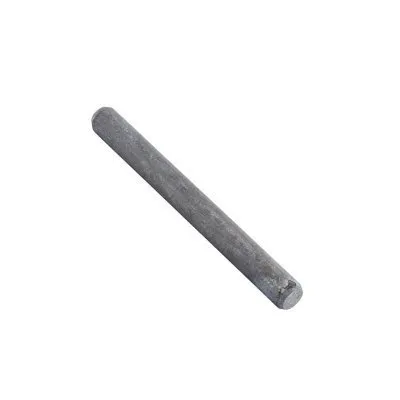

Broches pour connecteur à âme intérieure - Finition Galva à chaud
Caractéristiques
Déclarations de performance :FR-DoP-h10/0004 ;
Matière
- Acier S235JR suivant NF EN 10025,
- Galvanisation à chaud suivant la NF EN ISO 1461.
Avantages
- Extrémité chanfreiné pour une pénétration simplifiée dans le bois,
- Finition galvanisée à chaud offre d’excellentes performances à la corrosion.
Applications
Support

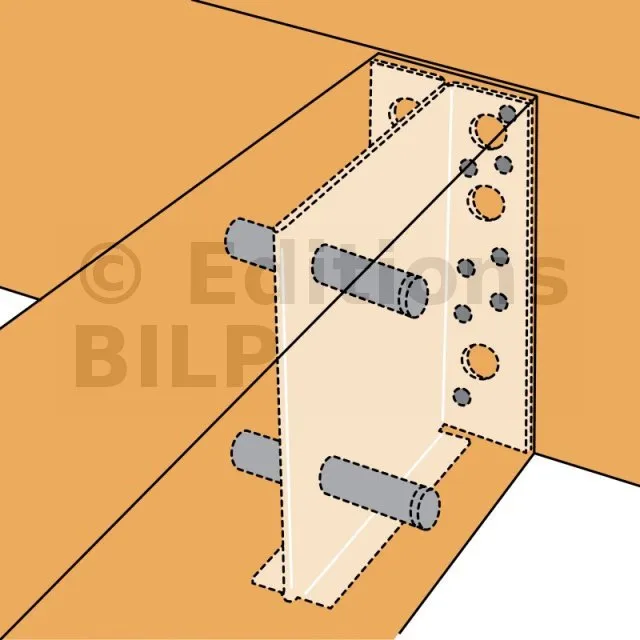

- Etriers à âme intérieure,

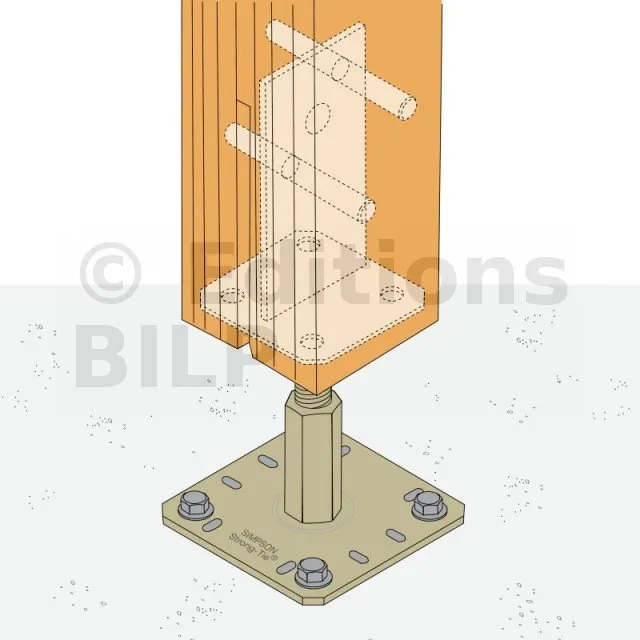

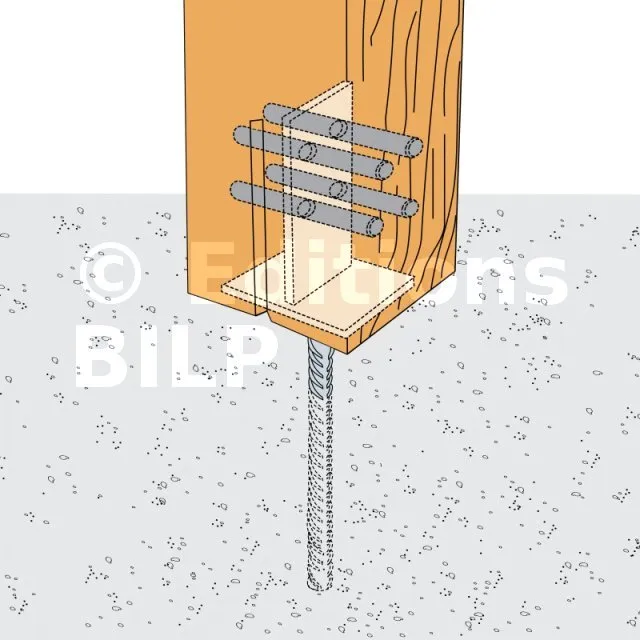

- Pieds de poteaux structurels.
Domaines d’utilisation
- Fixation de connecteurs en âme.
Données techniques
Dimensions
| Références | Dimensions fixations [mm] | |
|---|---|---|
| d | l | |
| STD8X80G-B | 8 | 80 |
| STD8X90G-B | 8 | 90 |
| STD8X100G-B | 8 | 100 |
| STD8X115G-B | 8 | 115 |
| STD8X120G-B | 8 | 120 |
| STD8X140G-B | 8 | 140 |
| STD12X120G-B | 12 | 120 |
| STD12X140G-B | 12 | 140 |
| STD16X100G-B | 16 | 100 |
Propriétés caractéristiques
| Références | Propriétés caractéristiques |
|---|---|
| Moment d’écoulement plastique caractéristique [My.k] [Nm] | |
| STD8X80G-B | 22.7 |
| STD8X90G-B | 22.7 |
| STD8X100G-B | 22.7 |
| STD8X115G-B | 22.7 |
| STD8X120G-B | 22.7 |
| STD8X140G-B | 22.7 |
| STD12X120G-B | 65.2 |
| STD12X140G-B | 65.2 |
| STD16X100G-B | 137.8 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Installation
- L’avant-trou est réalisé à un diamètre inférieur ou égal au diamètre nominal de la broche,
- Les chanfreins facilitent l’insertion des éléments dans le bois.
Les broches participent à la reprise de charge de nos connecteurs. Il convient de respecter les préconisations de mise en œuvre données dans les ATE suivants : ATE-07/0125 (Etriers à âme intérieure) et ATE-07/02850 (Pieds de poteaux).

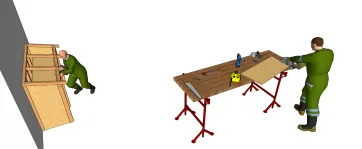

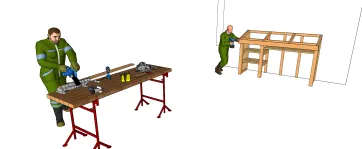

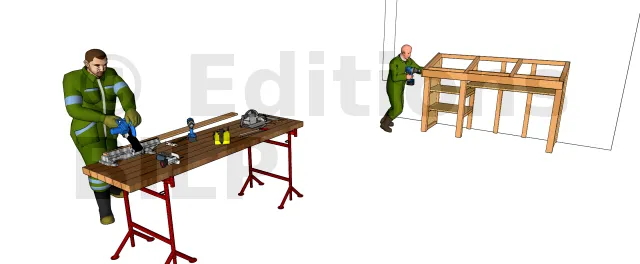

Les plateaux doivent être fixés sur les ossatures horizontales latérales et intermédiaires.

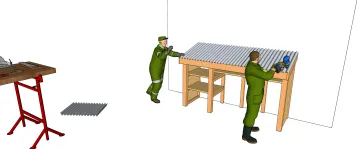

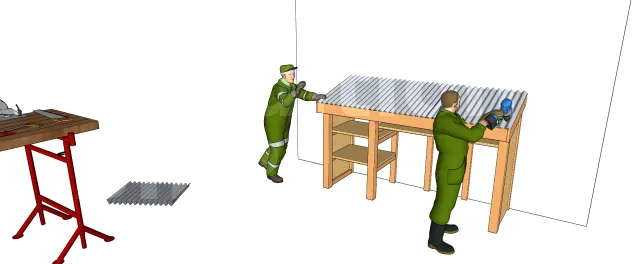

Poser les plaques d’un coté à un autre. Aidez-vous de matériels adaptés pour découper les plaques à la bonne taille.
