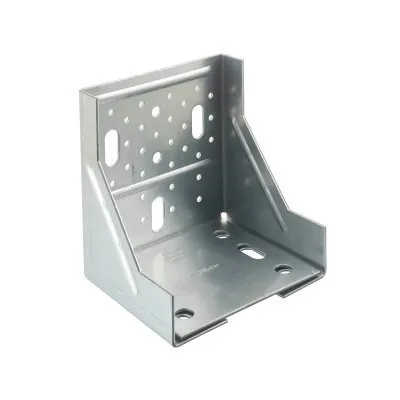

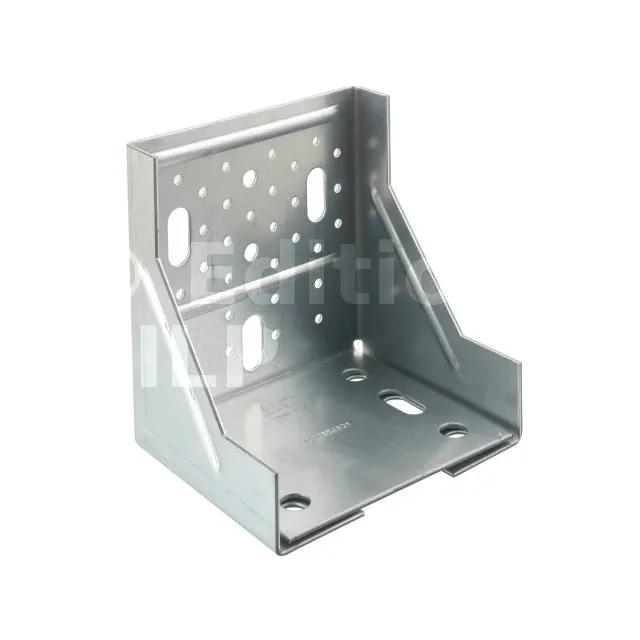

Équerre pour murs rideaux ACW - Réf. ACW155_6

Caractéristiques

Matière :

• Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346,
• Epaisseur : 2,5 mm.

Avantages

• Reprise de charges très élevées,
• Utilisable dans de nombreuses configurations.

Applications

Support

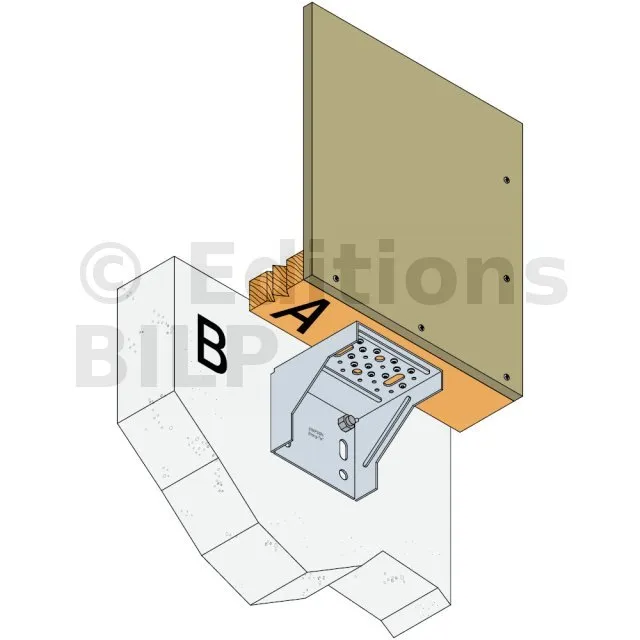

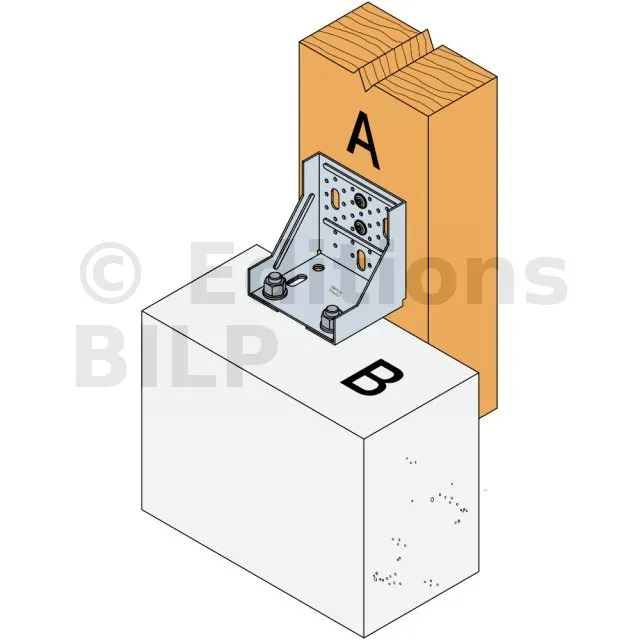

• Porteur : dalle béton,
• Porté : murs rideaux.

Domaines d’utilisation

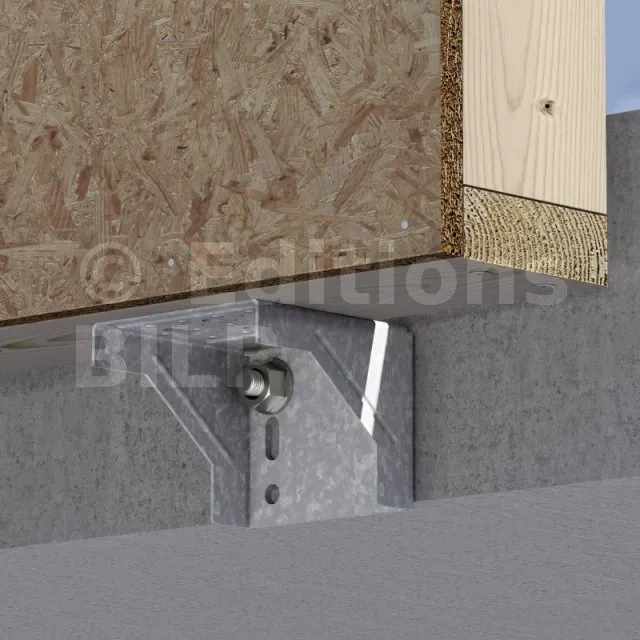

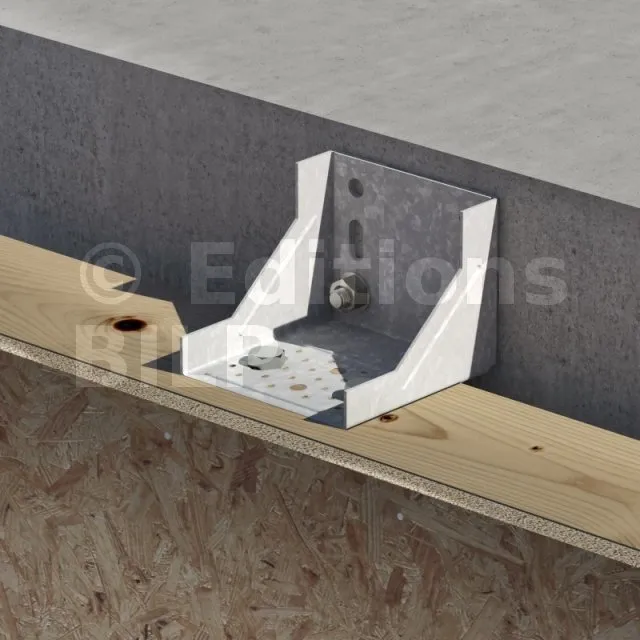

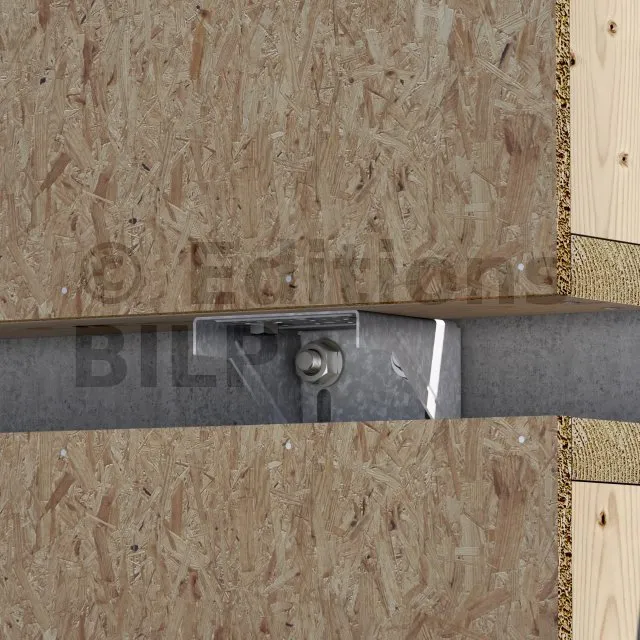

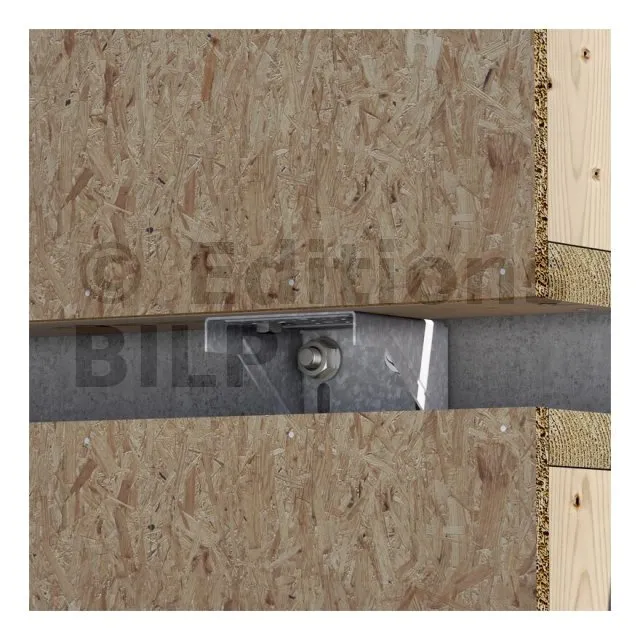

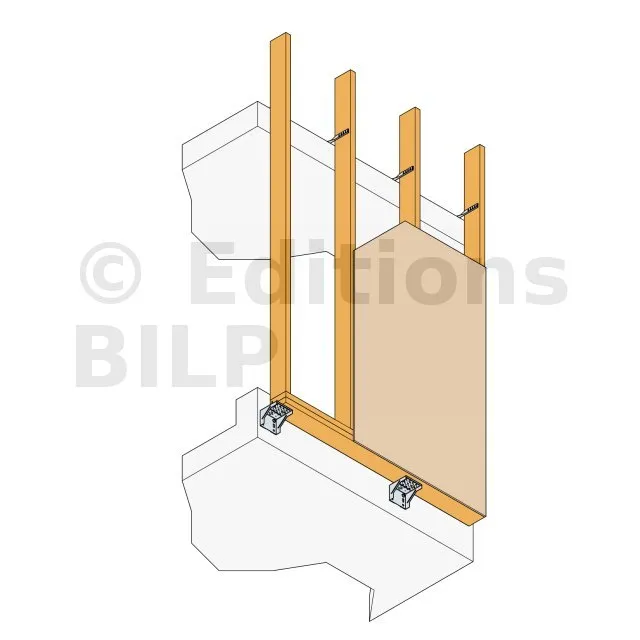

• Fixation sur dalle béton d’éléments de façade à ossature bois non porteur.

Données techniques

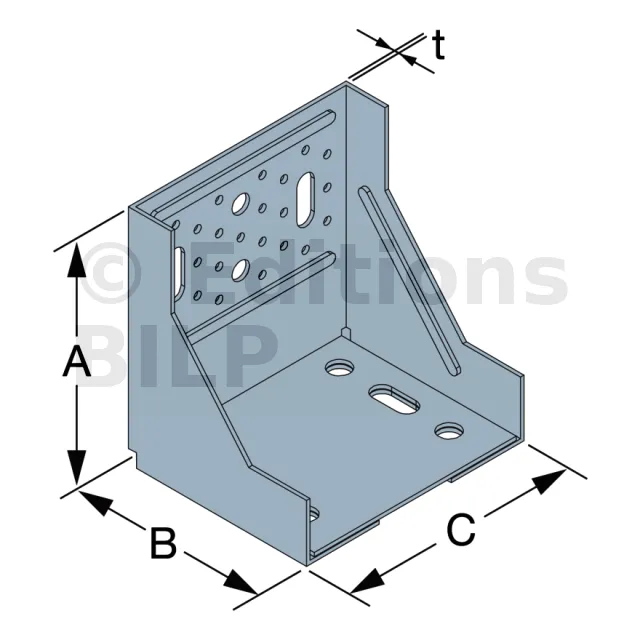

Dimensions

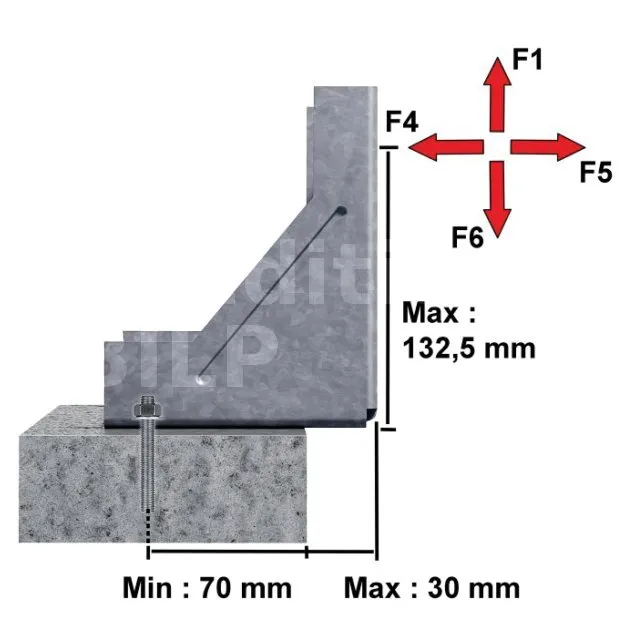

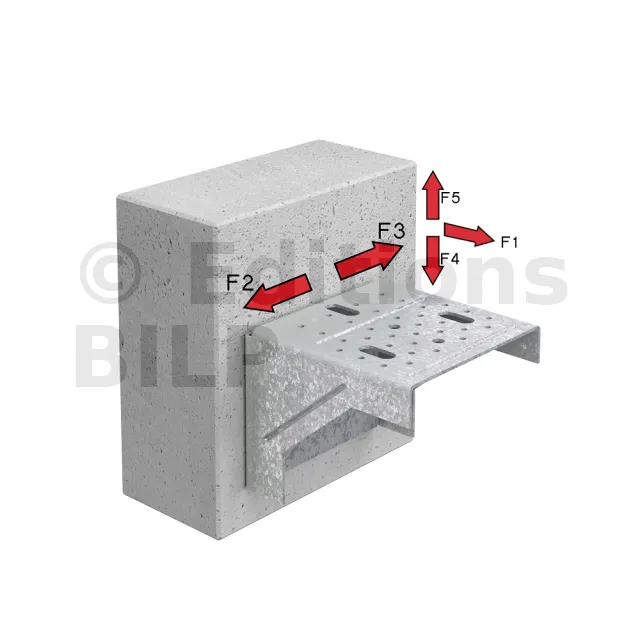

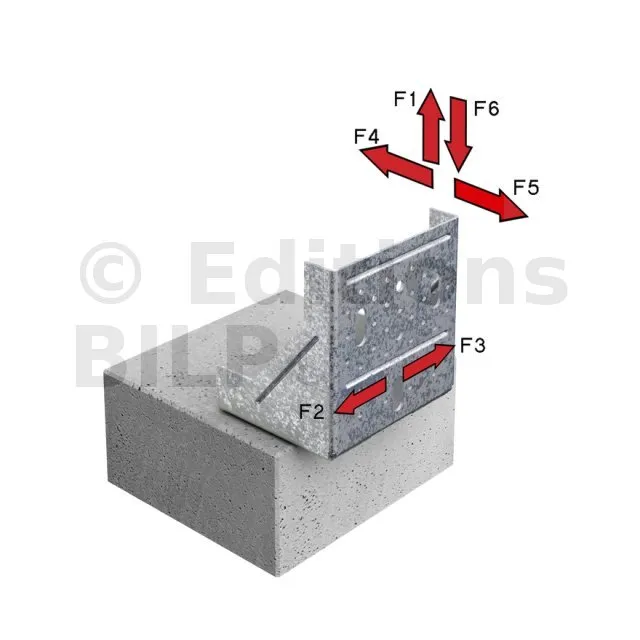

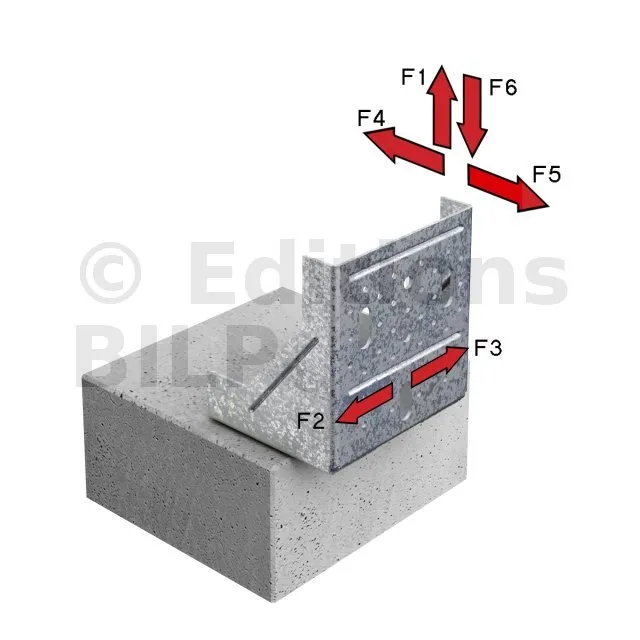

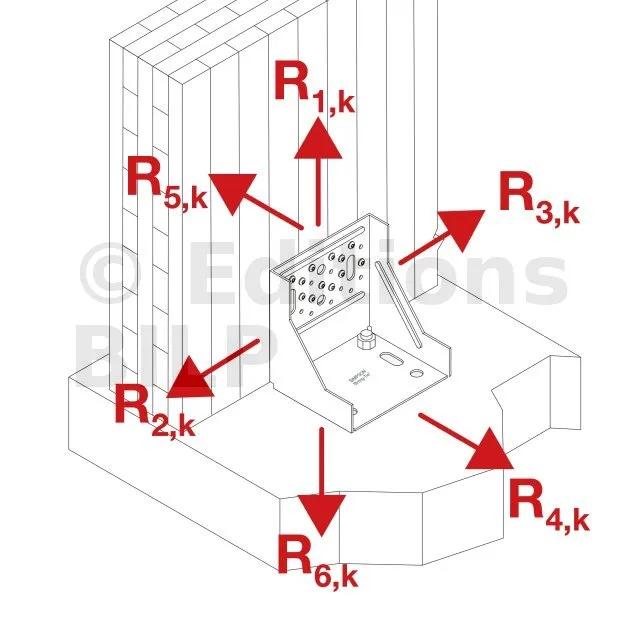

Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation en pleine dalle

Les résistances données dans ce tableau sont des résistances maximum. Il convient de vérifier la reprise de charge des ancrages. Si les ancrages n’ont pas une capacité suffisante, les charges de l’ACW155 doivent être réduites. De même, si la fixation à l’élément bois est réalisée avec des boulons ou des tirefonds, il faut alors vérifier que la charge puisse être reprise par ces fixations. Enfin, les reprises de charges données pour la configuration "Sur la dalle" sont vraies uniquement s’il n’y a pas de rotation possible de l’élément bois.

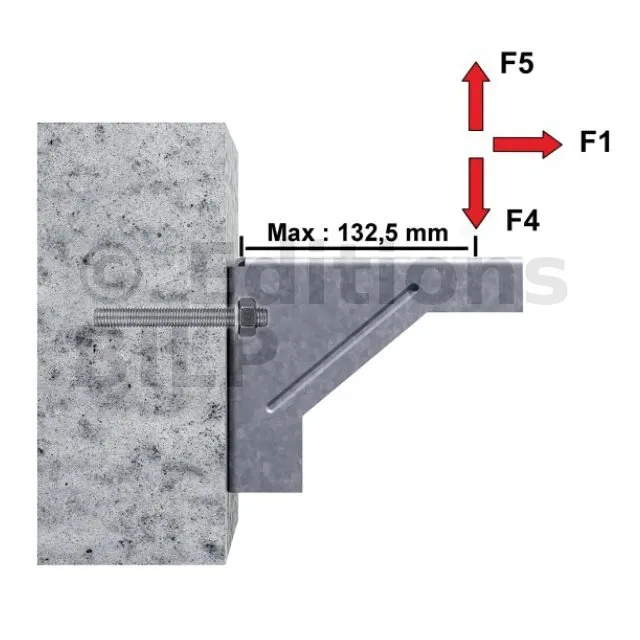

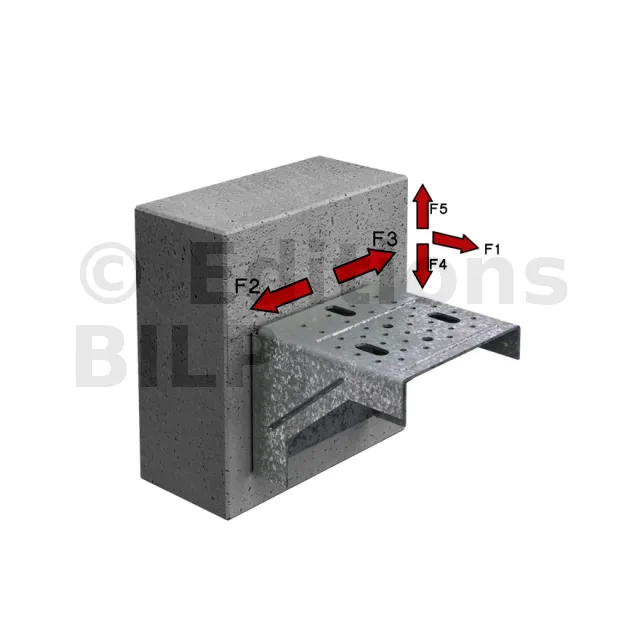

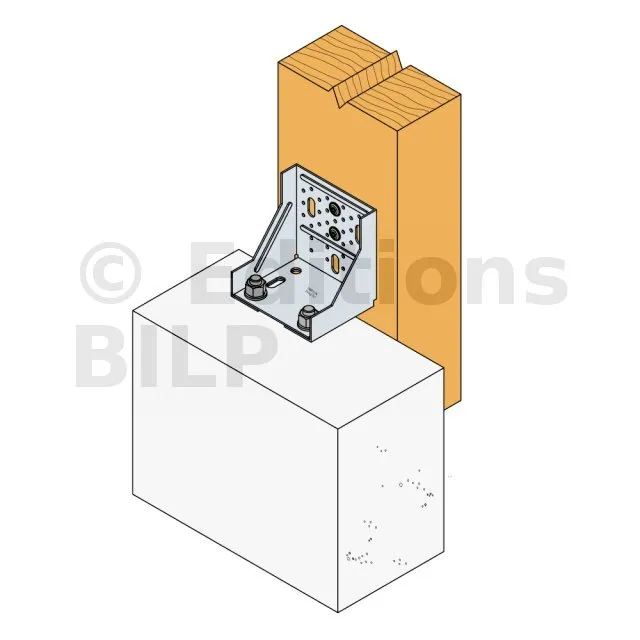

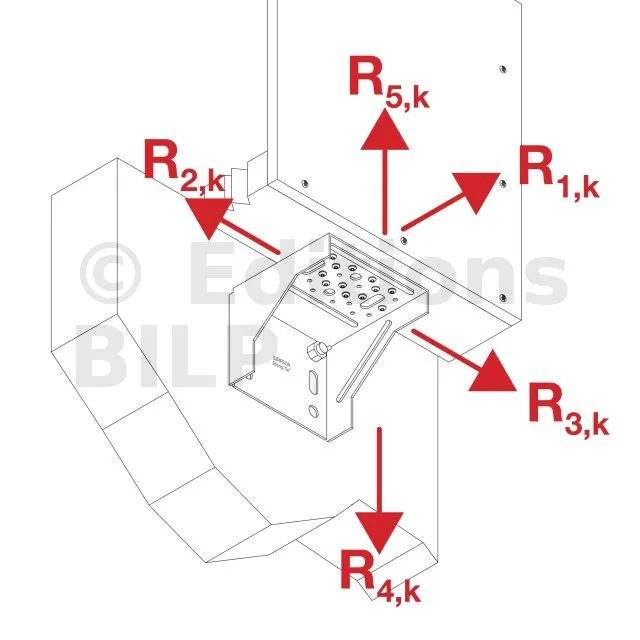

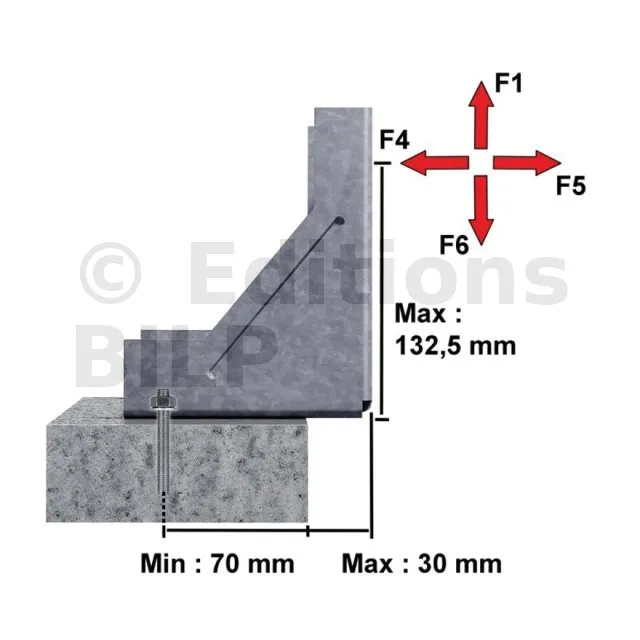

Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation proche du bord de dalle

Les résistances données dans ce tableau sont des résistances maximum. Il convient de vérifier la reprise de charge des ancrages. Si les ancrages n’ont pas une capacité suffisante, les charges de l’ACW155 doivent être réduites. De même, si la fixation à l’élément bois est réalisée avec des boulons ou des tirefonds, il faut alors vérifier que la charge puisse être reprise par ces fixations.
