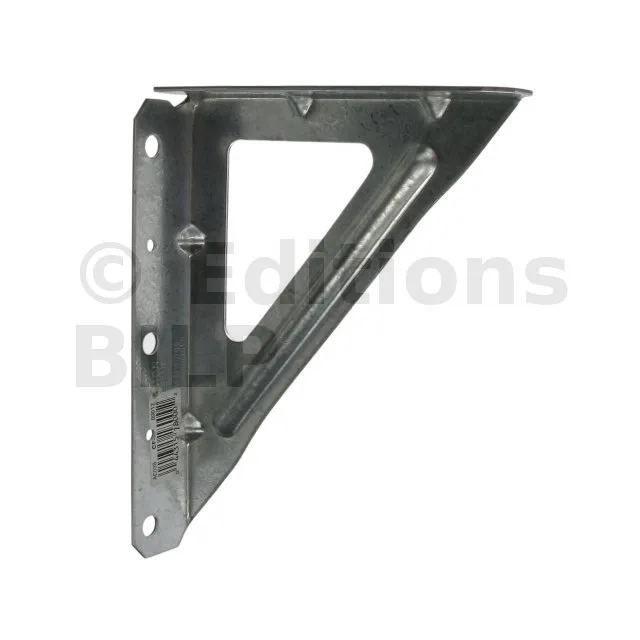

Console pour fortes charges - Pour étagères à partir de 150mm de profondeur - Réf. CF-R_25

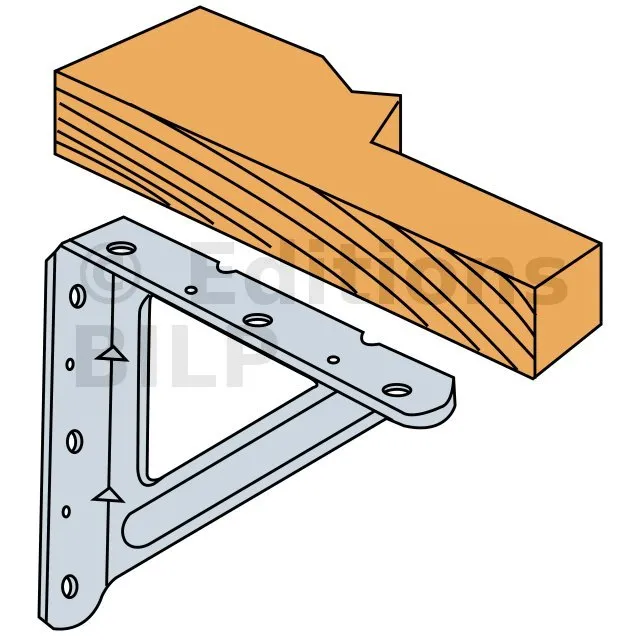

La console CF-R est utilisée pour la mise en œuvre d’étagères. Elle est renforcée afin de pouvoir reprendre de fortes charges.
Caractéristiques
Matière :
- Acier galvanisé G90 suivant ASTM A653
- Épaisseur : 1,6 mm.
Avantages
- Bonne rigidité de l’équerre,
- Pour étagères à partir de 150 mm de profondeur.
Applications
Supports :
- Porteur : béton, maçonnerie, bois, acier
- Porté : planchers ou bois massif, panneaux
Domaines d’utilisation :

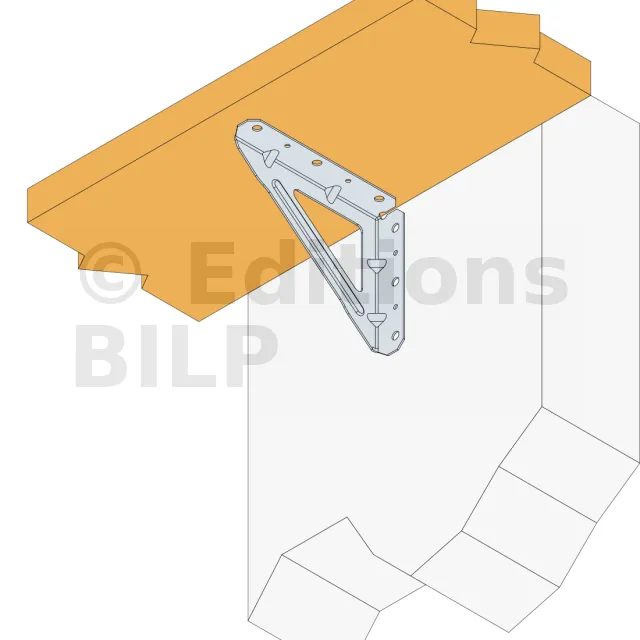

- Etagère de rangement pour charges importantes,
- Appui de fenêtre,
- Support de comptoir,
- Ancrage de planches de coffrage,...
Données techniques
Dimensions

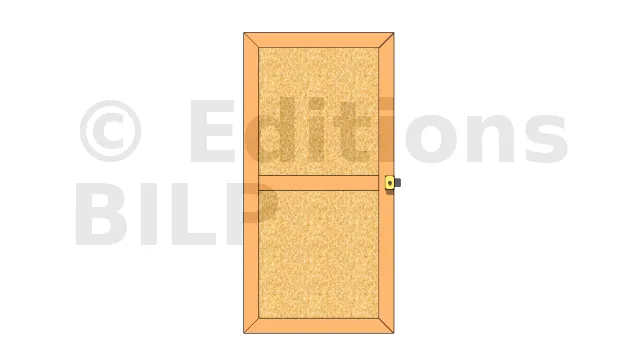

Le cadre de la porte doit avoir des traverses horizontales. Ces traverses doivent être installées tous les mètres pour soutenir le panneau en bois et atténuer sa souplesse.

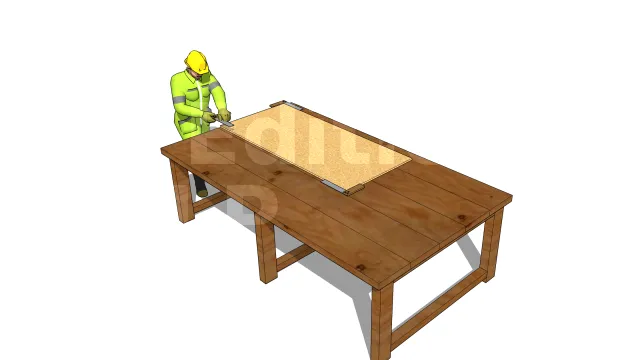

Bien s’assurer que les coins du panneau sont bien coupés en angle droit. Utiliser une équerre ou vérifier selon la méthode Pythagore (ou méthode 3-4-5). Si il existe des erreurs, rectifier la coupe en utilisant une équerre.
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø4 | Ø7 | Ø4 | Ø7 | |
| CF-R | 127 | 154 | 29 | 1.6 | 2 | 3 | 2 | 3 |
