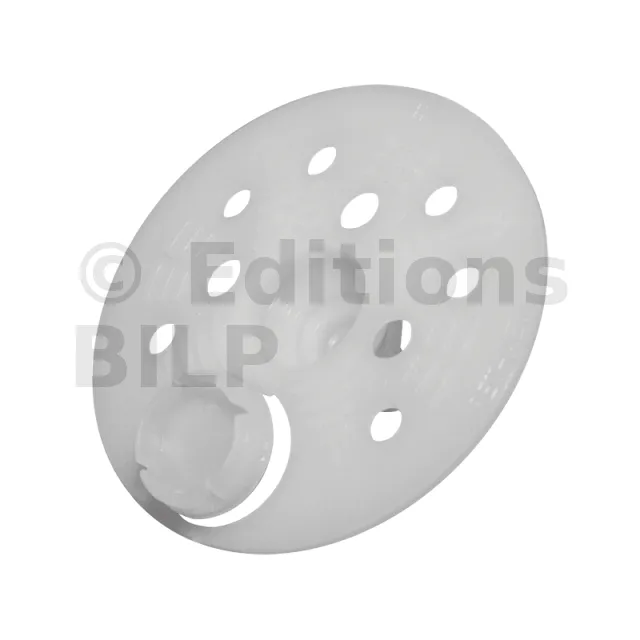

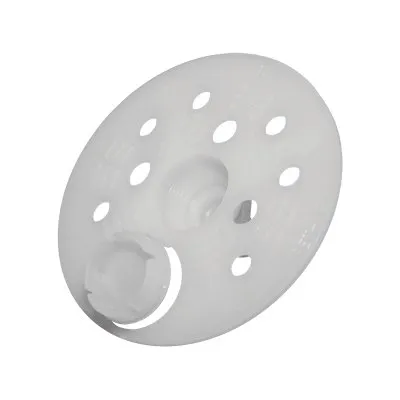

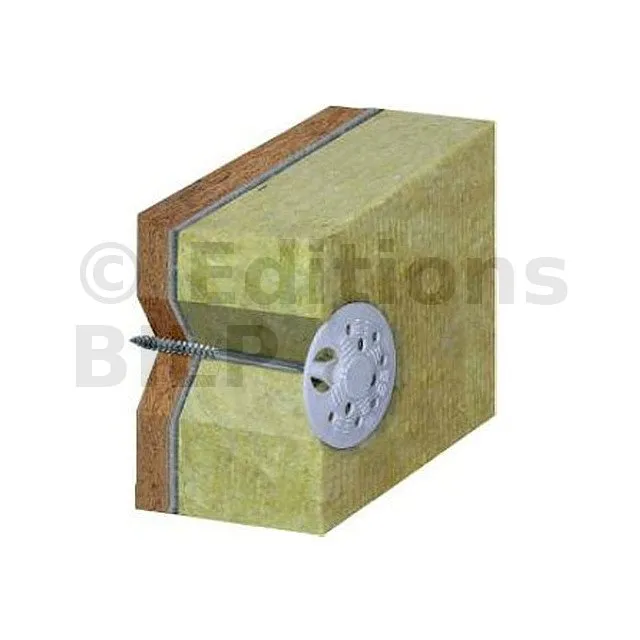

Rondelle isolante avec capuchon
Rondelle isolante utilisée pour fixer le polystyrène EPS (polystyrène expansé) et la laine minérale sur des supports en bois et des substrats en tôles minces.
Les vis ne sont pas fournies avec la rondelle.
- Conception de la collerette d’appui : méthode de fixation universelle pour les matériaux isolants couramment utilisés sur supports en bois ou tôles d’acier.
- Collerette d’appui : compatible avec une variété de vis, c’est l’idéal pour fixer des matériaux isolants de différentes épaisseurs.
- Capuchon intégré à la collerette : prévient la formation de ponts thermiques et assure une connexion étanche.
Substrat approprié
- Bois C22,
- Panneau OSB, contre-plaqué,
- Panneau de fibres de ciment,
- Tôle d’acier.

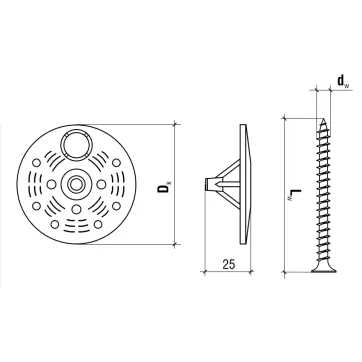

Paramètres techniques
| Paramètre | Unité | Tôle d’acier 0,5 / 0,75 mm | Tôle d’acier 0,5 / 1,25 mm | Bois, OSB, Panneau de fibres de ciment |
|---|---|---|---|---|

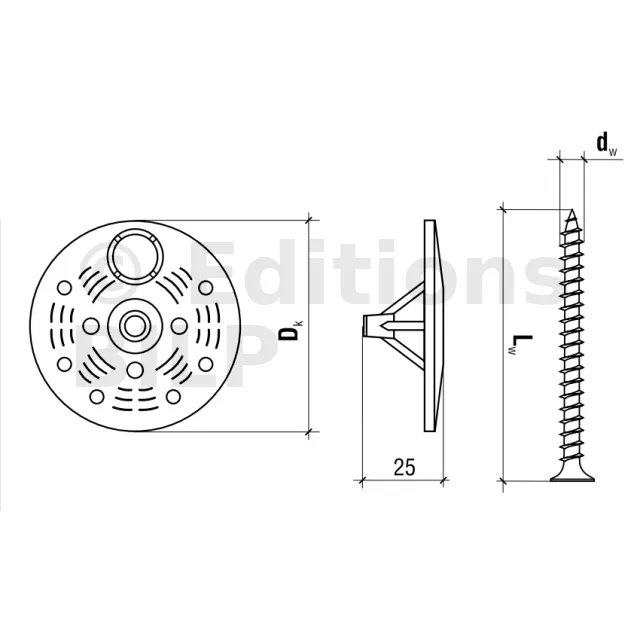

| Diamètre de la fixation | dw [mm] | 4.8 | 4.8 | 5.0 / 6.0 |

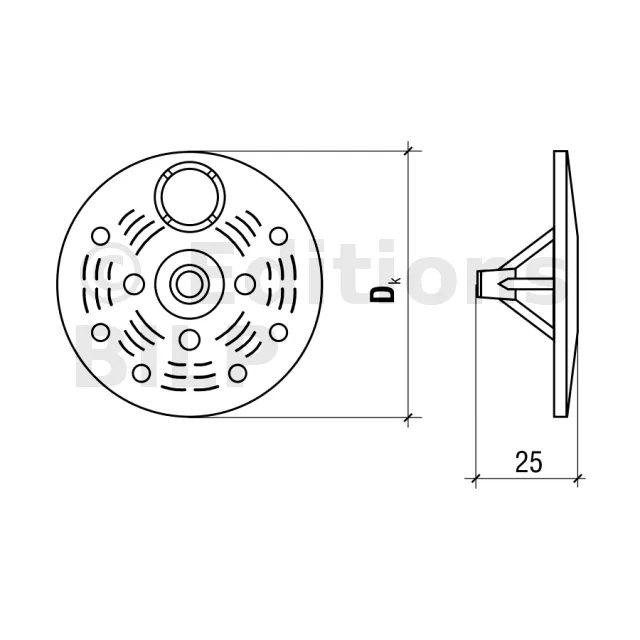

| Diamètre de la plaque | Dk [mm] | 64 | 64 | 64 |
| Matériau de la fixation | Polyamide PA (TD060) Polypropylene PP (TDP060) | |||
| Matériau des vis | Acier galvanisé | |||
Résistance de calcul à la traction
| Type de substrat | Épaisseur du substrat [mm] | Désignation du connecteur | Résistance de calcul [kN] | Désignation du connecteur | Résistancede calcul [kN] |
|---|---|---|---|---|---|
| Tôle d’acier 0,50 mm | - | TD + Vis autotaraudeuse pour la fixation thermique et d’étanchéité des toits plats sur tôles et bois / TDP + Vis autotaraudeuse pour la fixation thermique et d’étanchéité des toits plats sur tôles et bois | 0,40 / 0,40 | TD + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm / ->https://www.woodiy.fr/11067--rondelle-isolante-tdp060.html] + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm | 0,34 / 0,34 |
| Tôle d’acier 0,75 mm | - | TD + Vis autotaraudeuse pour la fixation thermique et d’étanchéité des toits plats sur tôles et bois / TDP + Vis autotaraudeuse pour la fixation thermique et d’étanchéité des toits plats sur tôles et bois | 0,66 / 0,66 | TD + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm / TDP + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm | 0,92 / 0,92 |
| Tôle d’acier 0,88 mm | - | TD + Vis autotaraudeuse pour la fixation thermique et d’étanchéité des toits plats sur tôles et bois / TDP + Vis autotaraudeuse pour la fixation thermique et d’étanchéité des toits plats sur tôles et bois | 1,11 / 1,13 | TD + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm / TDP + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm | 1,11 / 1,44 |
| Tôle d’acier 1,00 mm | - | - | - | TD + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm / TDP + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm | 1,11 / 1,84 |
| Tôle d’acier 1,25 mm | - | - | - | TD + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm / TDP + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm | 1,11 / 1,84 |
| Bois C22 | 25 | TD + Vis bois à tête fraisée diamètre : 5,0mm / TDP + Vis bois à tête fraisée diamètre : 5,0mm | 1,19 / 2,08 | - | - |
| Bois C22 | 30 | - | - | TD + Vis bois à tête fraisée diamètre : 6,0mm / TDP + Vis bois à tête fraisée diamètre : 6,0mm | 2,08 / 2,47 |
| Panneau OSB | 12.5 | TD + Vis bois à tête fraisée diamètre : 5,0mm / TDP + Vis bois à tête fraisée diamètre : 5,0mm | 0,84 / 0,84 | TD + Vis bois à tête fraisée diamètre : 6,0mm / TDP + Vis bois à tête fraisée diamètre : 6,0mm | 0,95 / 0,95 |
| Panneau OSB | 18 | TD + Vis bois à tête fraisée diamètre : 5,0mm / TDP + Vis bois à tête fraisée diamètre : 5,0mm | 1,19 / 1,26 | TD + Vis bois à tête fraisée diamètre : 6,0mm / TDP + Vis bois à tête fraisée diamètre : 6,0mm | 1,38 / 1,38 |
| Panneau de fibre de ciment | 12.5 | TD + Vis bois à tête fraisée diamètre : 5,0mm / TDP + Vis bois à tête fraisée diamètre : 5,0mm | 0,86 / 0,86 | TD + Vis bois à tête fraisée diamètre : 6,0mm / TDP + Vis bois à tête fraisée diamètre : 6,0mm | 0,86 / 0,86 |
KLIMAS
Des fixations de qualité à moindre coût.
Fabricant spécialisé dans la conception et construction des éléments de fixation. Ce leader de la fixation a obtenu son premier agrément technique Européen en 2005 et aujourd’hui elle possède 17 agréments Européens et divers certificats ce qui prouve le sérieux ainsi que la qualité des produits fabriqués par cette société.

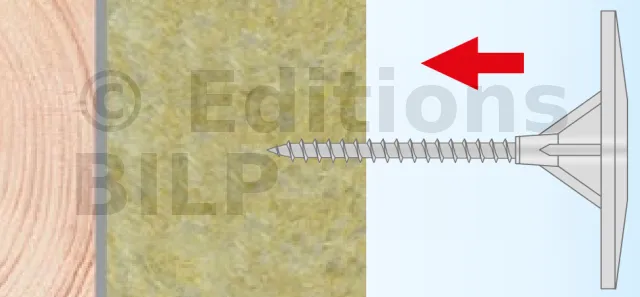

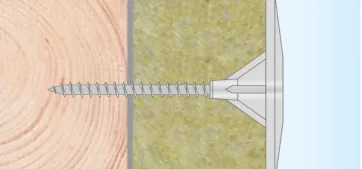

Enfoncez le connecteur

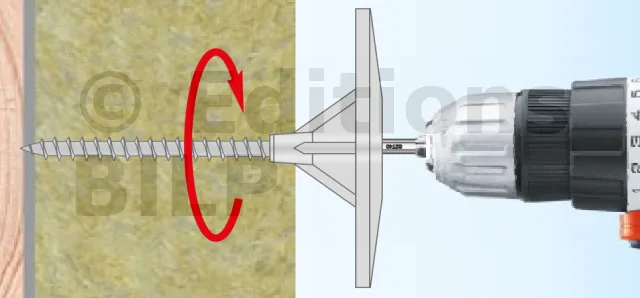

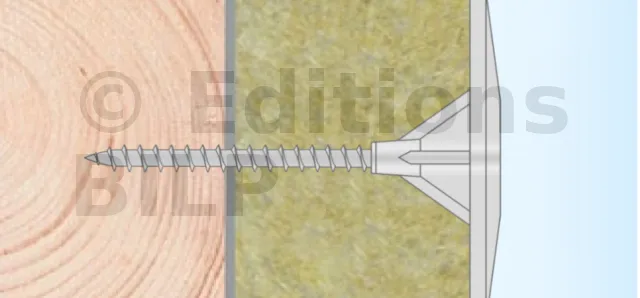

Vissez
