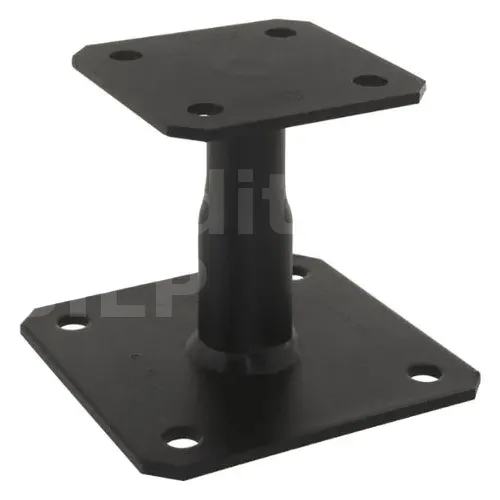

Pied de poteau REGLABLE EN HAUTEUR - Réf. APB100/150PB

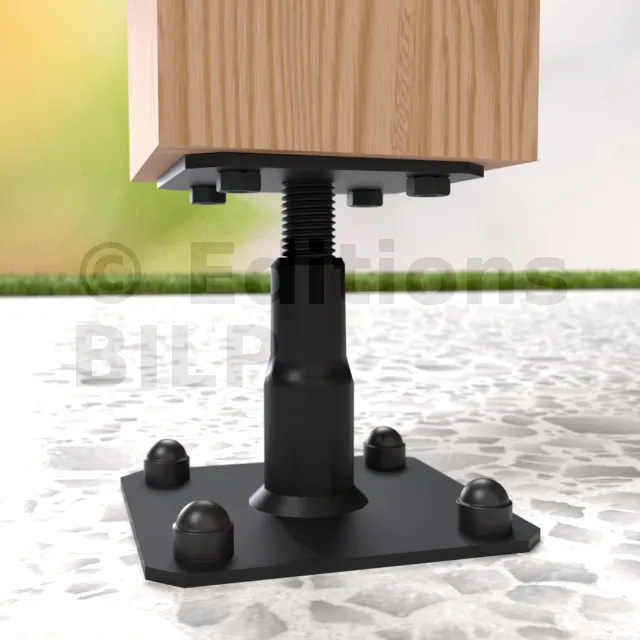

Le pied de poteau réglable noir APB100/150PB est polyvalent, il est couramment utilisé dans les applications structurelles. Ce modèle est discret et rapide à installer, il peut être réglé en hauteur sur le chantier.
Caractéristiques
Matière
- Acier S235JR suivant NF EN 10025,
- Finition électrozinguée suivant ISO 2081,
- Finition peinture en poudre Polyester Architecture RAL9005,
- Épaisseur 4 mm.
Avantages
- Double traitement de surface pour une meilleure résistance à la corrosion,
- Finition noire pour un assemblage discret dans la structure,

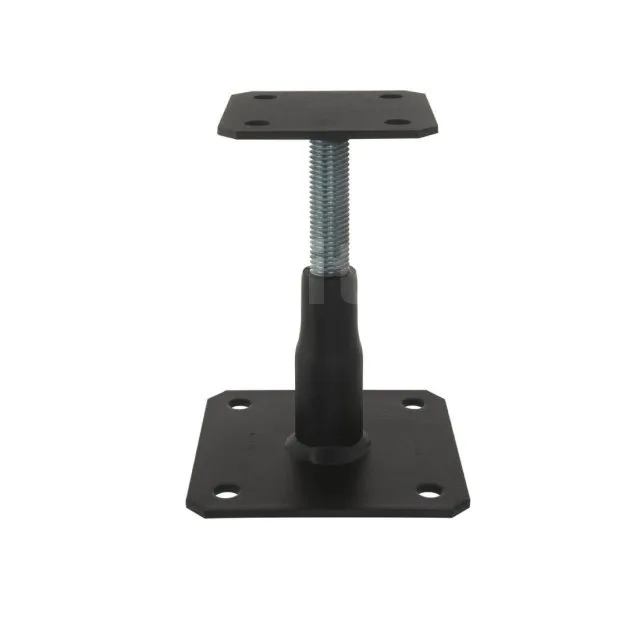

- Réglable en hauteur,
- Aucun usinage nécessaire.
Applications
Support
- Porteur : béton, bois massif, bois lamellé-collé
- Porté : bois massif, bois lamellé-collé, bois composite
Domaines d’utilisation
- Poteaux de auvent,
- Pergolas,
- Terrasses,
- Carports...
Données techniques
Dimensions

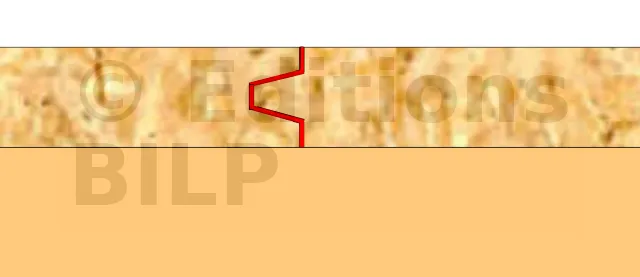

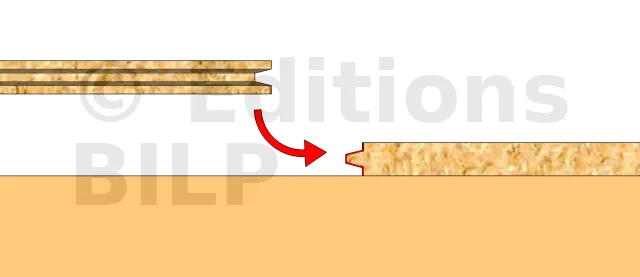

Après la pose du premier tenant, emboîter le prochain panneau. Si vous choisissez de mettre de la colle, étaler la colle sur les emboîtements avant d’assembler les deux pièces.

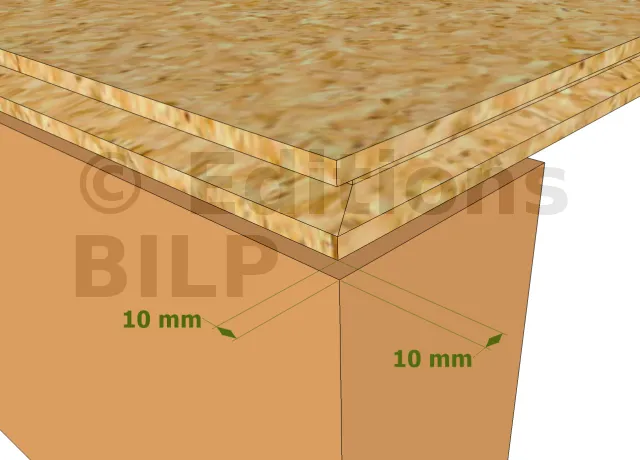

Cette technique de pose consiste à laisser un écart de 1cm sur tous les côtés de la pièce sachant qu’un tenant ne doit pas excéder 40 m² avec une longueur maximale de 7m pour le plus grand côté. On peut choisir de les coller ou non.
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12 | Ø12 | |
| APB100/150PB | 100 | 100 | 130 | 130 | 100-150 | 20 | 4 | 4 | 4 |
Valeurs caractéristiques - Bois sur béton
Bien accoler les deux tenants pour qu’il n’y ait pas de vide entre les joints.

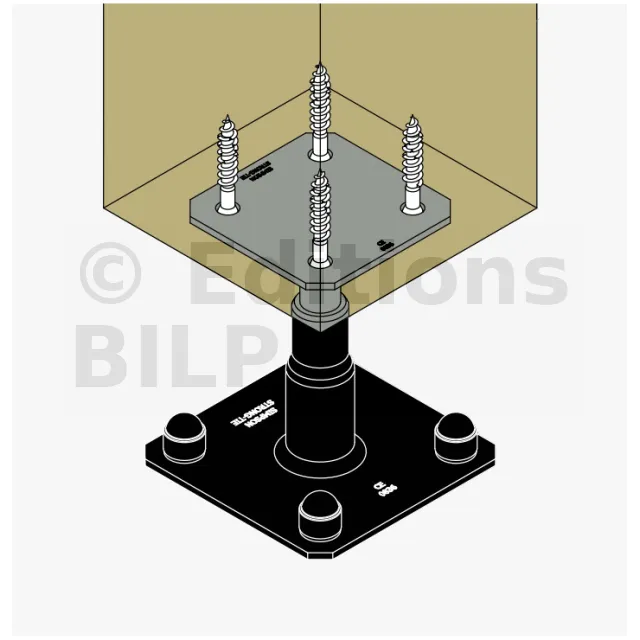

| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k | R1,k* | |||
| Qté | Type | Qté | Type | |||
| APB100/150PB | 4 | Ø10 | 4 | Ø10** | 58/kmod^0,5 | 69.3 |
* La capacité caractéristique publiée est basée sur une durée de charge moyen terme et une classe de service 3, selon l’EC5 (EN 1995). Pour d’autres durées de chargement et classes de service, veuillez vous référer à ETA pour obtenir des capacités plus précises.
** Reportez-vous à la gamme de produits d’ancrages Strong-Tie Simpson pour les ancrages appropriés. Les solutions d’ancrage typiques sont les WA,BOAXII, AT-HP, SET-XP, en fonction du type de béton, de l’espacement et des distances de rive.
